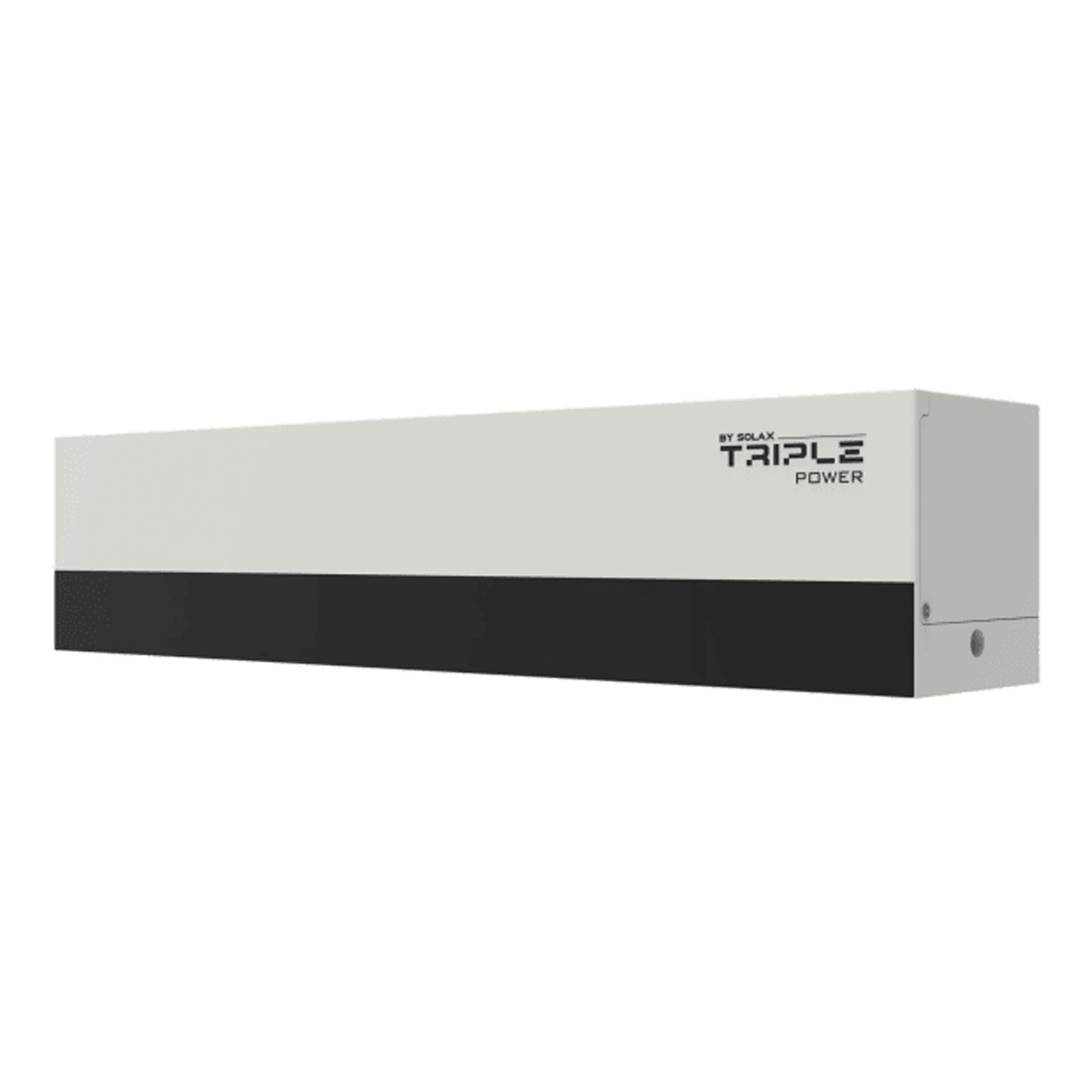

SOLAX модуль керування TBMS-MCS0800E
SKU: F20S322
EAN: 2010000035047
| Виробник | |
|---|---|
| CAN | Так |
| CAN 2.0 | Ні |
| RS485 | Так |
| RS232 | Ні |
| Гарантія | |
| Чиста ширина | |
| Чиста глибина | |
| Чиста висота | |
| Вага | 18,26 kg |
| CN | 85371010 |
Ціна
677,21 €
Валовий
Валовий
Деталі продукту
| Виробник | |
|---|---|
| CAN | Так |
| CAN 2.0 | Ні |
| RS485 | Так |
| RS232 | Ні |
| Гарантія | |
| Чиста ширина | |
| Чиста глибина | |
| Чиста висота | |
| Вага | 18,26 kg |
| CN | 85371010 |
SOLAX модуль керування TBMS-MCS0800E
Solax X3-IES — це інтегрована домашня система накопичення енергії (ESS), що пропонує інтелектуальне управління енергією, високу ефективність та надійність. Розроблена з урахуванням гнучкості та простоти адаптації, вона забезпечує оптимальний збір енергії та підтримку мікромереж, що робить її ідеальним рішенням для сучасних домогосподарств.
Основні характеристики Solax X3-IES:
- Інтелектуальне управління енергією з підтримкою AI та прогнозуванням виробництва/споживання енергії.
- Підтримка мікромереж, що дозволяє збалансовувати мережу в режимі реального часу та працювати автономно (поза мережею).
- Висока ефективність завдяки глобальному скануванню MPP та можливостям подвійного заряджання/розряджання.
- Клас захисту IP66 та захисти SPD типу II на стороні AC і DC для підвищеної надійності.
- Гнучкість завдяки конструкції plug-and-play та підтримці максимального DC-входу 20 A.
- Довгий термін служби акумулятора — понад 6000 циклів та 10-річна гарантія.
Для кого це хороший вибір?
Система Solax X3-IES призначена для власників будинків, які шукають просунуте, інтегроване рішення для зберігання енергії. Вона ідеально підходить для тих, хто хоче оптимізувати використання сонячної енергії, підвищити енергетичну незалежність та скористатися функціями інтелектуального управління навантаженням, такими як теплові насоси чи зарядні пристрої для електромобілів (EV). Завдяки своїй надійності та високій ефективності, ця система добре підходить як для нових установок, так і для модернізації житлових будинків.
| Параметр | 4 / 5 / 6 / 8 / 10 / 12 / 15 kW | |||||||
|---|---|---|---|---|---|---|---|---|
| Інтегрована домашня система зберігання енергії (ESS) | ||||||||
| Технічні характеристики батареї | ||||||||
| Кількість батарей | 2 | 3 | 4 | 5 | 6 | |||
| Номінальна ємність | 10,2 kWh | 15,3 kWh | 20,4 kWh | 25,6 kWh | 30,7 kWh | |||
| Корисна енергія | 9,2 kWh | 13,8 kWh | 18,4 kWh | 23,0 kWh | 27,6 kWh | |||
| Макс. робоча потужність | 10,2 kW | 15,0 kW | 15,0 kW | 15,0 kW | 15,0 kW | |||
| Макс. струм заряджання / розряджання | 50 A | 50 A | 50 A | 50 A | 50 A | |||
| Кількість циклів | > 6000 циклів | > 6000 циклів | > 6000 циклів | > 6000 циклів | > 6000 циклів | |||
| Тип батареї | Літій-іонна (LFP) | Літій-іонна (LFP) | Літій-іонна (LFP) | Літій-іонна (LFP) | Літій-іонна (LFP) | |||
| Номінальна ємність / ємність④ | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | |||
| Корисна енергія⑤ | 4,6 kWh | 4,6 kWh | 4,6 kWh | 4,6 kWh | 4,6 kWh | |||
| Стандартна потужність | 3 kW | 3 kW | 3 kW | 3 kW | 3 kW | |||
| Макс. потужність | 5,1 kW | 5,1 kW | 5,1 kW | 5,1 kW | 5,1 kW | |||
| Макс. струм заряджання / розряджання⑥ | 50 A | 50 A | 50 A | 50 A | 50 A | |||
| Гарантія | 10 років | 10 років | 10 років | 10 років | 10 років | |||
| Розміри TBMS-MCS0800E (ш. x в. x г.)/Вага | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | |||
| Розміри TP-HS50E (ш. x в. x г.) / Вага | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | |||
| Параметр | X3-IES-4K | X3-IES-5K | X3-IES-6K | X3-IES-8K | X3-IES-10K | X3-IES-12K | X3-IES-15K | |
| Технічні характеристики інвертора | ||||||||
| Номінальна вихідна потужність | 4 kW | 5 kW | 6 kW | 8 kW | 10 kW | 12 kW | 15 kW | |
| Макс. рекомендована потужність PV-масиву | 8 kWp | 10 kWp | 12 kWp | 16 kWp | 20 kWp | 24 kWp | 30 kWp | |
| Макс. вхідна напруга PV① | 1000 V | 1000 V | 1000 V | 1000 V | 1000 V | 1000 V | 1000 V | |
| Номінальна вхідна напруга PV | 600 V | 600 V | 600 V | 600 V | 600 V | 600 V | 600 V | |
| Діапазон робочої напруги | 90-950 V | 90-950 V | 90-950 V | 90-950 V | 90-950 V | 90-950 V | 90-950 V | |
| Діапазон напруги MPPT | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | |
| Напруга запуску | 140 V | 140 V | 140 V | 140 V | 140 V | 140 V | 140 V | |
| Кількість MPP-трекерів / стрічок на трекер MPP | 2/(1/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | |
| Макс. вхідний струм на MPPT (MPPT1/2) | 20 A/20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | |
| Макс. струм короткого замикання на MPPT (MPPT1/2) | 25 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | |
| Вхід і вихід AC (в мережі) | ||||||||
| Номінальна вихідна потужність | 4000 W | 5000 W | 6000 W | 8000 W | 10000 W | 12000 W | 15000 W | |
| Номінальний вихідний струм | 5,8 A | 7,3 A | 8,7 A | 11,6 A | 14,5 A | 17,4 A | 21,8 A | |
| Макс. вихідна повна потужність | 4000 VA | 5500 VA | 6600 VA | 8800 VA | 10000 VA | 12000 VA | 15000 VA | |
| Макс. постійний вихідний струм | 5,8 A | 8,0 A | 9,6 A | 12,8 A | 14,5 A | 19,2 A | 24,0 A | |
| Номінальна напруга AC | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | |
| Макс. вхідна повна потужність AC | 10 kVA | 10 kVA | 12 kVA | 16 kVA | 20 kVA | 20 kVA | 20 kVA | |
| Макс. вхідний струм AC | 16,1 A | 16,1 A | 19,3 A | 25,8 A | 32,0 A | 32,0 A | 32,0 A | |
| Номінальна частота AC | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | |
| Діапазон частот AC③ | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | |
| Діапазон коефіцієнта потужності | – 1 (0,8 запізнення до 0,8 випередження) | – 1 (0,8 запізнення до 0,8 випередження) | – 1 (0,8 запізнення до 0,8 випередження) | – 1 (0,8 запізнення до 0,8 випередження) | – 1 (0,8 запізнення до 0,8 випередження) | – 1 (0,8 запізнення до 0,8 випередження) | – 1 (0,8 запізнення до 0,8 випередження) | |
| THDi (номінальна потужність) | <3% | <3% | <3% | <3% | <3% | <3% | <3% | |
| Вихід EPS (позамережний) (з батареєю) | ||||||||
| Номінальна вихідна потужність EPS | 4 kVA | 5 kVA | 6 kVA | 8 kVA | 10 kVA | 12 kVA | 15 kVA | |
| Пікова вихідна потужність EPS | x2 рази номінальної потужності, 10 с. | x2 рази номінальної потужності, 10 с. | x2 рази номінальної потужності, 10 с. | x2 рази номінальної потужності, 10 с. | x2 рази номінальної потужності, 10 с. | x2 рази номінальної потужності, 10 с. | x2 рази номінальної потужності, 10 с. | |
| Час перемикання | < 10 ms | < 10 ms | < 10 ms | < 10 ms | < 10 ms | < 10 ms | < 10 ms | |
| Номінальна вихідна напруга/частота EPS | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | |
| Ефективність | ||||||||
| Макс. ефективність | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% | |
| Європейська ефективність | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% | |
| Експлуатаційні обмеження середовища | ||||||||
| Ступінь захисту | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 | |
| Діапазон температур навколишнього середовища під час роботи | -35-60°C (зниження робочих показників при 45°C) | -35-60°C (зниження робочих показників при 45°C) | -35-60°C (зниження робочих показників при 45°C) | -35-60°C (зниження робочих показників при 45°C) | -35-60°C (зниження робочих показників при 45°C) | -35-60°C (зниження робочих показників при 45°C) | -35-60°C (зниження робочих показників при 45°C) | |
| Макс. висота експлуатації | 3000 m | 3000 m | 3000 m | 3000 m | 3000 m | 3000 m | 3000 m | |
| Відносна вологість | 0-100% RH (конденсація) | 0-100% RH (конденсація) | 0-100% RH (конденсація) | 0-100% RH (конденсація) | 0-100% RH (конденсація) | 0-100% RH (конденсація) | 0-100% RH (конденсація) | |
| Категорія перенапруги | Мережа живлення: III, Акумулятор: II, PV: II | Мережа живлення: III, Акумулятор: II, PV: II | Мережа живлення: III, Акумулятор: II, PV: II | Мережа живлення: III, Акумулятор: II, PV: II | Мережа живлення: III, Акумулятор: II, PV: II | Мережа живлення: III, Акумулятор: II, PV: II | Мережа живлення: III, Акумулятор: II, PV: II | |
| Загальні | ||||||||
| Розміри (ш. x в. x г.) | 730 x 1281 × 209,5 mm | 730 × 1281 × 209,5 mm | 730 × 1599 × 209,5 mm | 730 x 1281 × 209,5 mm | 730 × 1599 × 209,5 mm | 730 x 1281 × 209,5 mm | 730 × 1599 × 209,5 mm | |
| Маса нетто | 144,2 kg | 144,2 kg/100,5 kg | 191,2 kg / 147,5 kg | 144,2 kg / 147,5 kg | 191,2 kg / 147,5 kg | 144,2 kg / 147,5 kg | 191,2 kg / 147,5 kg | |
| Концепція охолодження | Природне охолодження | Природне охолодження | Природне охолодження | Природне охолодження | Природне охолодження | Природне охолодження | Природне охолодження | |
| Інтерфейси зв’язку | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | |
| Енергоспоживання (ніч) | <40 W у режимі гарячого очікування, < 5 W у режимі холодного очікування | <40 W у режимі гарячого очікування, < 5 W у режимі холодного очікування | <40 W у режимі гарячого очікування, < 5 W у режимі холодного очікування | <40 W у режимі гарячого очікування, < 5 W у режимі холодного очікування | <40 W у режимі гарячого очікування, < 5 W у режимі холодного очікування | <40 W у режимі гарячого очікування, < 5 W у режимі холодного очікування | <40 W у режимі гарячого очікування, < 5 W у режимі холодного очікування | |
| Топологія | Неізольована | Неізольована | Неізольована | Неізольована | Неізольована | Неізольована | Неізольована | |
| Захист | ||||||||
| Захисні функції | Захист від перенапруги, Захист від зворотної полярності DC, виявлення залишкового струму, Захист від надмірної температури, Захист ізоляції DC, Моніторинг мережі, моніторинг ін’єкції DC, Моніторинг зворотного струму | Захист від перенапруги, Захист від зворотної полярності DC, виявлення залишкового струму, Захист від надмірної температури, Захист ізоляції DC, Моніторинг мережі, моніторинг ін’єкції DC, Моніторинг зворотного струму | Захист від перенапруги, Захист від зворотної полярності DC, виявлення залишкового струму, Захист від надмірної температури, Захист ізоляції DC, Моніторинг мережі, моніторинг ін’єкції DC, Моніторинг зворотного струму | Захист від перенапруги, Захист від зворотної полярності DC, виявлення залишкового струму, Захист від надмірної температури, Захист ізоляції DC, Моніторинг мережі, моніторинг ін’єкції DC, Моніторинг зворотного струму | Захист від перенапруги, Захист від зворотної полярності DC, виявлення залишкового струму, Захист від надмірної температури, Захист ізоляції DC, Моніторинг мережі, моніторинг ін’єкції DC, Моніторинг зворотного струму | Захист від перенапруги, Захист від зворотної полярності DC, виявлення залишкового струму, Захист від надмірної температури, Захист ізоляції DC, Моніторинг мережі, моніторинг ін’єкції DC, Моніторинг зворотного струму | Захист від перенапруги, Захист від зворотної полярності DC, виявлення залишкового струму, Захист від надмірної температури, Захист ізоляції DC, Моніторинг мережі, моніторинг ін’єкції DC, Моніторинг зворотного струму | |
| Активний метод запобігання островному режиму | Зміщення частоти | Зміщення частоти | Зміщення частоти | Зміщення частоти | Зміщення частоти | Зміщення частоти | Зміщення частоти | |
| Захист від перенапруг | DC: Тип II, AC: Тип II | DC: Тип II, AC: Тип II | DC: Тип II, AC: Тип II | DC: Тип II, AC: Тип II | DC: Тип II, AC: Тип II | DC: Тип II, AC: Тип II | DC: Тип II, AC: Тип II | |
| Автоматичний вимикач для захисту від електричної дуги (AFCI) | Опційно | Опційно | Опційно | Опційно | Опційно | Опційно | Опційно | |
