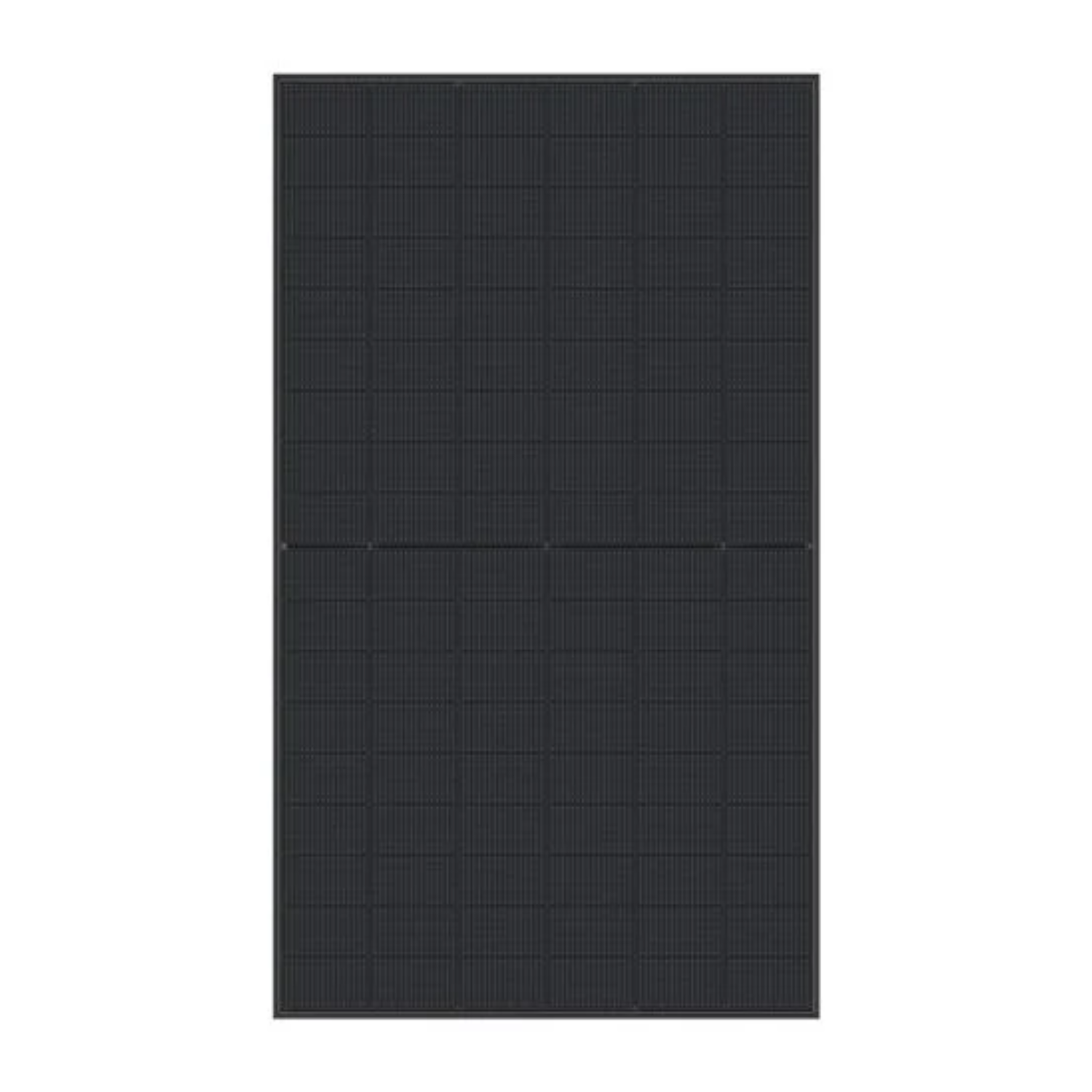

Модуль – TCL – HSM-ND54-DR500 – двосторонній

SKU: F10H0 EAN: 2010000037690
Model

Потужність

Fullblack

Колір рамки

ККД (або Ефективність)

Tier 1

Гарантія на продукт

Лінійна гарантія на потужність

Тип модуля

тип фотоелемента

Подвійне скло

Кількість BusBar

Клас вогнестійкості

Товщина рамки

Висота

Ширина

Максимальне статичне навантаження (Па)

Довжина кабелю (+)

Кількість на піддоні

Кількість у контейнері

Вага 27 kg
CN 85414300
Ціна 72,14
Валовий

72,14
Валовий

72,14
Валовий

Karta katalogowa TCL-HSM-ND54-DR-485-510 TCL-HSM-ND54-DR-485-510-Karta-katalogowa.pdf Instrukcja montażu TCL-HSM-ND54-DR-485-510 TCL-HSM-ND54-DR-485-510-Instrukcja-montazu.pdf Gwarancja TCL-HSM-ND54-DR-485-510 TCL-HSM-ND54-DR-485-510-Gwarancja.pdf Certyfikat zgodności TCL-HSM-ND54-DR-485-510 TCL-HSM-ND54-DR-485-510-Certyfikat-zgodnosci.pdf

Деталі продукту

Model

Потужність

Fullblack

Колір рамки

ККД (або Ефективність)

Tier 1

Гарантія на продукт

Лінійна гарантія на потужність

Тип модуля

тип фотоелемента

Подвійне скло

Кількість BusBar

Клас вогнестійкості

Товщина рамки

Висота

Ширина

Максимальне статичне навантаження (Па)

Довжина кабелю (+)

Кількість на піддоні

Кількість у контейнері

Вага 27 kg
CN 85414300

Фотовольтаїчна панель TCL Solar T Class HSM-ND54-DR

Фотовольтаїчна панель TCL Solar T Class HSM-ND54-DR — це сучасне рішення, яке поєднує технологію «скло-скло» з двостороннім виробленням електроенергії. Пропонує потужність у діапазоні 485–510 Вт та ефективність до 22,9%, забезпечуючи високу продуктивність і стабільне виробництво енергії за різних погодних умов. Елегантний зовнішній вигляд і міцна конструкція роблять панель ідеальним вибором для житлових та комерційних встановлень.

Найважливіші характеристики TCL Solar T Class HSM-ND54-DR:

  • Двостороння конструкція, що дозволяє генерувати енергію з обох сторін панелі.
  • Ефективність панелі до 22,9% для максимізації виробництва енергії.
  • Міцна рама високої прочності та термічно загартоване скло для підвищеної довговічності.
  • Надійність завдяки ретельним процедурам кваліфікації ланцюга постачання.
  • Довгострокова гарантійна підтримка, що включає гарантію на продукт і на потужність терміном 25–30 років.
  • Стійкість до екстремальних погодних умов, зокрема витримує навантаження вітром до 2400 Па та снігове навантаження до 5400 Па.

Для кого це хороший вибір?

Панель TCL Solar T Class HSM-ND54-DR ідеально підходить для домовласників та підприємств, які шукають ефективні, надійні та естетичні фотовольтаїчні рішення. Завдяки двосторонній технології та високій стійкості до погодних умов, ці панелі відмінно справляються в інсталяціях, що піддаються впливу мінливої погоди, а також у випадках, коли важлива довгострокова стабільність виробництва енергії та довговічність інвестиції.

Karta katalogowa TCL-HSM-ND54-DR-485-510 TCL-HSM-ND54-DR-485-510-Karta-katalogowa.pdf Instrukcja montażu TCL-HSM-ND54-DR-485-510 TCL-HSM-ND54-DR-485-510-Instrukcja-montazu.pdf Gwarancja TCL-HSM-ND54-DR-485-510 TCL-HSM-ND54-DR-485-510-Gwarancja.pdf Certyfikat zgodności TCL-HSM-ND54-DR-485-510 TCL-HSM-ND54-DR-485-510-Certyfikat-zgodnosci.pdf

Параметр HSM-ND54-DR485 HSM-ND54-DR490 HSM-ND54-DR495 HSM-ND54-DR500 HSM-ND54-DR505 HSM-ND54-DR510
Номінальна потужність (Pnom) (W) 485 W 490 W 495 W 500 W 505 W 510 W
ККД панелі (%) 21,8% 22,0% 22,3% 22,5% 22,7% 22,9%
Номінальна напруга (Vmpp) (V) 33,10 V 33,30 V 33,50 V 33,70 V 33,90 V 34,10 V
Номінальний струм (Impp) (A) 14,66 A 14,72 A 14,78 A 14,84 A 14,90 A 14,96 A
Напруга холостого ходу (Voc) (V) 39,34 V 39,50 V 39,70 V 39,92 V 40,14 V 40,36 V
Струм короткого замикання (Isc) (A) 15,60 A 15,67 A 15,74 A 15,81 A 15,88 A 15,95 A
Параметри BNPI
Номінальна потужність (Pnom) (W) 532 W 537 W 543 W 548 W 553 W 558 W
Напруга холостого ходу (Voc) (V) 39,56 V 39,71 V 39,93 V 40,13 V 40,34 V 40,54 V
Струм короткого замикання (Isc) (A) 17,02 A 17,08 A 17,17 A 17,24 A 17,31 A 17,38 A
Приріст від двосторонньої конструкції
Pmax при 5% приросту від двосторонньої конструкції (W) 509 W 515 W 520 W 525 W 530 W 536 W
Isc при 5% приросту від двосторонньої конструкції (A) 16,38 A 16,45 A 16,53 A 16,60 A 16,67 A 16,75 A
Pmax при 10% приросту від двосторонньої конструкції (W) 534 W 539 W 545 W 550 W 556 W 561 W
Isc при 10% приросту від двосторонньої конструкції (A) 17,16 A 17,24 A 17,31 A 17,39 A 17,47 A 17,55 A
Механічні дані
Двостороння конструкція (Pmax/Isc) 80% +/-5% 80% +/-5% 80% +/-5% 80% +/-5% 80% +/-5% 80% +/-5%
Двостороння конструкція (Voc) 98% +/-2% 98% +/-2% 98% +/-2% 98% +/-2% 98% +/-2% 98% +/-2%
Максимальна напруга системи (V) 1500 V IEC 1500 V IEC 1500 V IEC 1500 V IEC 1500 V IEC 1500 V IEC
Сонячні елементи N-Type TOPCon N-Type TOPCon N-Type TOPCon N-Type TOPCon N-Type TOPCon N-Type TOPCon
Скло 2,0 мм, загартоване скло з високою світлопропускною здатністю, антирефлексне покриття 2,0 мм, загартоване скло з високою світлопропускною здатністю, антирефлексне покриття 2,0 мм, загартоване скло з високою світлопропускною здатністю, антирефлексне покриття 2,0 мм, загартоване скло з високою світлопропускною здатністю, антирефлексне покриття 2,0 мм, загартоване скло з високою світлопропускною здатністю, антирефлексне покриття 2,0 мм, загартоване скло з високою світлопропускною здатністю, антирефлексне покриття
Температура експлуатації (°C) -40°C до +85°C -40°C до +85°C -40°C до +85°C -40°C до +85°C -40°C до +85°C -40°C до +85°C
Температура випробувань (IEC TS 63126) (°C) -40°C до +70°C -40°C до +70°C -40°C до +70°C -40°C до +70°C -40°C до +70°C -40°C до +70°C
Клемна коробка IP-68, 3 шунтові діоди IP-68, 3 шунтові діоди IP-68, 3 шунтові діоди IP-68, 3 шунтові діоди IP-68, 3 шунтові діоди IP-68, 3 шунтові діоди
Максимальний номінальний струм запобіжника (A) 30 A 30 A 30 A 30 A 30 A 30 A
Роз’єм Stäubli MC4-EVO2A Stäubli MC4-EVO2A Stäubli MC4-EVO2A Stäubli MC4-EVO2A Stäubli MC4-EVO2A Stäubli MC4-EVO2A
Маса (кг) 27 kg 27 kg 27 kg 27 kg 27 kg 27 kg
Температурний коефіцієнт потужності (% / °C) -0,29% / °C -0,29% / °C -0,29% / °C -0,29% / °C -0,29% / °C -0,29% / °C
Температурний коефіцієнт напруги (% / °C) -0,25%/ °C -0,25%/ °C -0,25%/ °C -0,25%/ °C -0,25%/ °C -0,25%/ °C
Температурний коефіцієнт струму (% / °C) 0,045% / °C 0,045% / °C 0,045% / °C 0,045% / °C 0,045% / °C 0,045% / °C
Макс. навантаження (Па/кг/м²) Вітер: 2400 Pa, 245 кг/м² спереду і ззаду; Сніг: 5400 Pa, 550 кг/м² спереду Вітер: 2400 Pa, 245 кг/м² спереду і ззаду; Сніг: 5400 Pa, 550 кг/м² спереду Вітер: 2400 Pa, 245 кг/м² спереду і ззаду; Сніг: 5400 Pa, 550 кг/м² спереду Вітер: 2400 Pa, 245 кг/м² спереду і ззаду; Сніг: 5400 Pa, 550 кг/м² спереду Вітер: 2400 Pa, 245 кг/м² спереду і ззаду; Сніг: 5400 Pa, 550 кг/м² спереду Вітер: 2400 Pa, 245 кг/м² спереду і ззаду; Сніг: 5400 Pa, 550 кг/м² спереду
Стійкість до ударів Град діаметром 25 мм при швидкості 23 м/с Град діаметром 25 мм при швидкості 23 м/с Град діаметром 25 мм при швидкості 23 м/с Град діаметром 25 мм при швидкості 23 м/с Град діаметром 25 мм при швидкості 23 м/с Град діаметром 25 мм при швидкості 23 м/с
Рама Алюмінієвий сплав, анодований чорного кольору Алюмінієвий сплав, анодований чорного кольору Алюмінієвий сплав, анодований чорного кольору Алюмінієвий сплав, анодований чорного кольору Алюмінієвий сплав, анодований чорного кольору Алюмінієвий сплав, анодований чорного кольору
Упаковка
Кількість модулів на 1 піддон 36 36 36 36 36 36
Кількість модулів у 40ft HQ контейнері 24 24 24 24 24 24
Кількість модулів у контейнері 864 864 864 864 864 864
Випробування та сертифікати
Стандартні випробування IEC 61215, IEC 61730 IEC 61215, IEC 61730 IEC 61215, IEC 61730 IEC 61215, IEC 61730 IEC 61215, IEC 61730 IEC 61215, IEC 61730
Клас вогнестійкості Class A (IEC 61730-2/ UL 790) Class A (IEC 61730-2/ UL 790) Class A (IEC 61730-2/ UL 790) Class A (IEC 61730-2/ UL 790) Class A (IEC 61730-2/ UL 790) Class A (IEC 61730-2/ UL 790)
Клас захисту Class II (IEC 61140) Class II (IEC 61140) Class II (IEC 61140) Class II (IEC 61140) Class II (IEC 61140) Class II (IEC 61140)
Сертифікати якості ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling
Система управління охороною праці та безпекою CE CE CE CE CE CE
