| Виробник | |
|---|---|
| Потужність | |
| ККД (або Ефективність) | |
| Кількість BusBar | |
| Гарантія на продукт | |
| Лінійна гарантія на потужність | |
| Максимальне статичне навантаження (Па) | |
| Колір рамки | |
| Товщина рамки | |
| Ширина | |
| Висота | |
| Кількість на піддоні | |
| Кількість у контейнері | |
| Довжина кабелю (+) | |
| Довжина кабелю (-) | 1200 mm |
| Tier 1 | |
| тип фотоелемента | |
| Тип модуля | |
| Клас вогнестійкості | |
| Вага | 20,6 kg |
| CN | 85414300 |
| Виробник | |
|---|---|
| Потужність | |
| ККД (або Ефективність) | |
| Кількість BusBar | |
| Гарантія на продукт | |
| Лінійна гарантія на потужність | |
| Максимальне статичне навантаження (Па) | |
| Колір рамки | |
| Товщина рамки | |
| Ширина | |
| Висота | |
| Кількість на піддоні | |
| Кількість у контейнері | |
| Довжина кабелю (+) | |
| Довжина кабелю (-) | 1200 mm |
| Tier 1 | |
| тип фотоелемента | |
| Тип модуля | |
| Клас вогнестійкості | |
| Вага | 20,6 kg |
| CN | 85414300 |

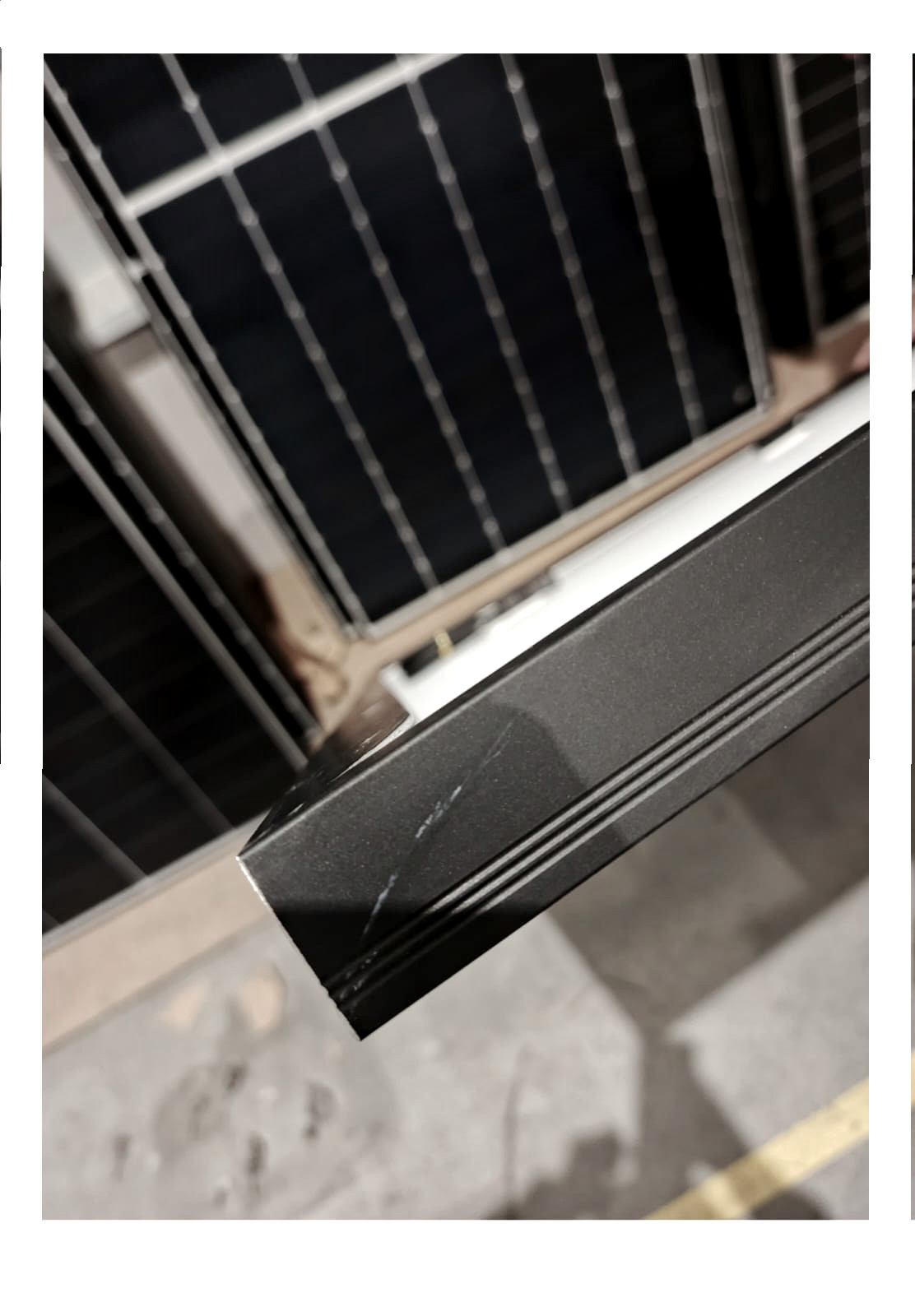

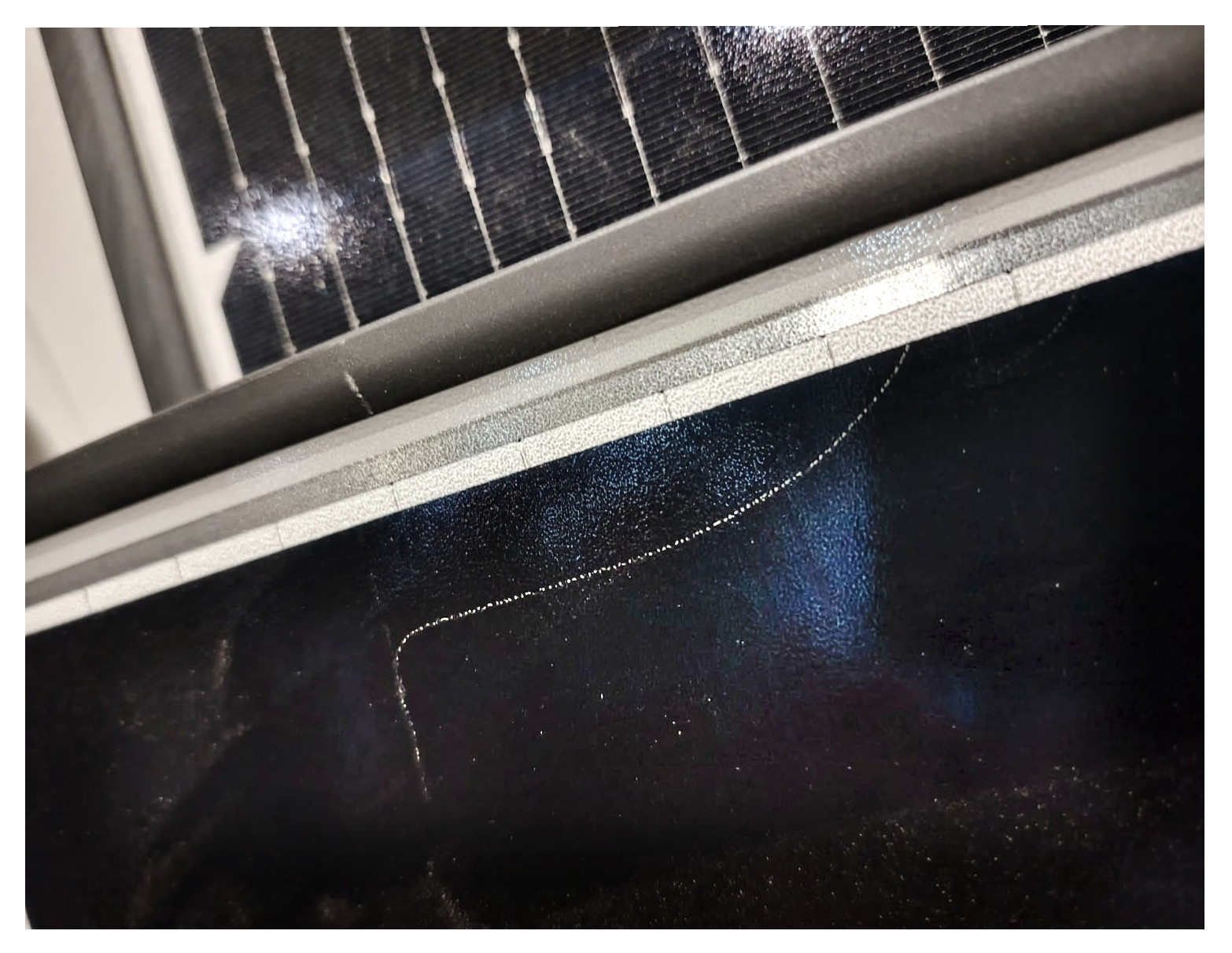

Виставковий модуль. Був встановлений в офісі 7SUN на експозиції. Має незначні сліди монтажу та легкі подряпини на рамі. Продукт повністю працездатний. Має гарантію виробника.

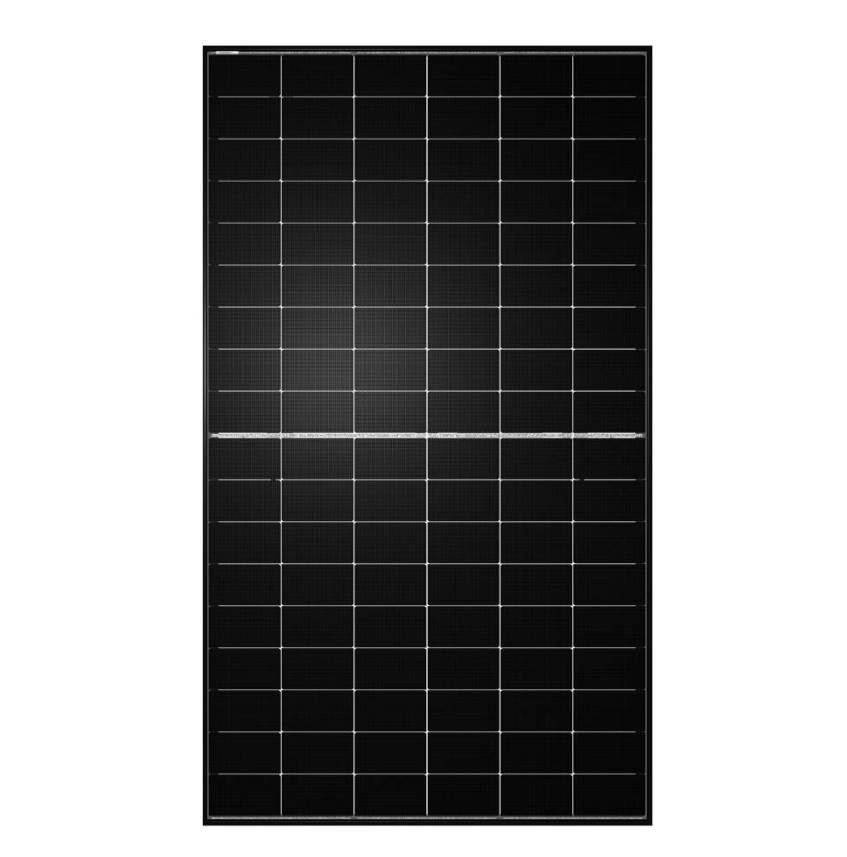

Серія фотогальванічних модулів AIKO NEOSTAR 2N — це високопродуктивні монокристалічні панелі типу N з інноваційною технологією сонячних елементів ABC (All Back Contact). З діапазоном потужності від 450 Вт до 485 Вт, ці модулі відзначаються високою ефективністю, низькою деградацією та просунутими функціями оптимізації, що робить їх відмінним вибором для вимогливих установок.
Модулі AIKO NEOSTAR 2N ідеально підходять для приватних і комерційних клієнтів, які надають пріоритет максимальному виробництву енергії, довгостроковій надійності та естетиці. Їхня висока ефективність і низька деградація роблять їх чудовим рішенням для установок з обмеженою площею, де кожен квадратний метр має значення. Просунуті функції та тривалі гарантії забезпечують душевний спокій і оптимальну окупність інвестицій на багато років.
| Параметр | AIKO-A450-MAH54Mw | AIKO-A455-MAH54Mw | AIKO-A460-MAH54Mw | AIKO-A465-MAH54Mw | AIKO-A470-MAH54Mw | AIKO-A475-MAH54Mw | AIKO-A480-MAH54Mw | AIKO-A485-MAH54Mw |
|---|---|---|---|---|---|---|---|---|
| Електричні параметри | ||||||||
| За умов STC (Стандартні умови тестування: опромінення 1000 Вт/м², температура комірки 25°C, AM1.5) | ||||||||
| Номінальна максимальна потужність (Pmax) (Вт) | 450 | 455 | 460 | 465 | 470 | 475 | 480 | 485 |
| Напруга холостого ходу (Voc) (В) | 40.94 | 41.00 | 41.06 | 41.12 | 41.18 | 41.24 | 41.30 | 41.36 |
| Напруга максимальної потужності (Vmp) (В) | 34.50 | 34.56 | 34.62 | 34.68 | 34.74 | 34.80 | 34.86 | 34.92 |
| Струм короткого замикання (Isc) (А) | 14.12 | 14.22 | 14.25 | 14.29 | 14.32 | 14.35 | 14.38 | 14.41 |
| Струм при максимальній потужності (Imp) (А) | 13.05 | 13.17 | 13.29 | 13.41 | 13.54 | 13.66 | 13.78 | 13.90 |
| ККД модуля (%) | 22.6 | 22.8 | 23.1 | 23.3 | 23.6 | 23.8 | 24.1 | 24.3 |
| Допуск потужності (%) | 0~+3 | 0~+3 | 0~+3 | 0~+3 | 0~+3 | 0~+3 | 0~+3 | 0~+3 |
| За умов NOCT (Номінальна робоча температура комірки: опромінення 800 Вт/м², температура навколишнього середовища 20°C, швидкість вітру 1 м/с) | ||||||||
| Номінальна максимальна потужність (Pmax) (Вт) | 339 | 343 | 346 | 350 | 354 | 358 | 361 | 365 |
| Напруга холостого ходу (Voc) (В) | 38.66 | 38.72 | 38.77 | 38.83 | 38.87 | 38.94 | 39.00 | 39.06 |
| Напруга максимальної потужності (Vmp) (В) | 32.58 | 32.64 | 32.69 | 32.75 | 32.81 | 32.86 | 32.92 | 32.98 |
| Струм короткого замикання (Isc) (А) | 11.42 | 11.50 | 11.52 | 11.55 | 11.58 | 11.60 | 11.63 | 11.66 |
| Струм при максимальній потужності (Imp) (А) | 10.41 | 10.51 | 10.61 | 10.71 | 10.80 | 10.90 | 10.99 | 11.09 |
| Механічні параметри | ||||||||
| Тип комірки | N-Type ABC | N-Type ABC | N-Type ABC | N-Type ABC | N-Type ABC | N-Type ABC | N-Type ABC | N-Type ABC |
| Скло | Закалене скло 3.2 мм | Закалене скло 3.2 мм | Закалене скло 3.2 мм | Закалене скло 3.2 мм | Закалене скло 3.2 мм | Закалене скло 3.2 мм | Закалене скло 3.2 мм | Закалене скло 3.2 мм |
| Рама | Алюміній анодований | Алюміній анодований | Алюміній анодований | Алюміній анодований | Алюміній анодований | Алюміній анодований | Алюміній анодований | Алюміній анодований |
| Кабель (мм² / AWG) | 4 (IEC) / 12 (UL) +1200 мм | 4 (IEC) / 12 (UL) +1200 мм | 4 (IEC) / 12 (UL) +1200 мм | 4 (IEC) / 12 (UL) +1200 мм | 4 (IEC) / 12 (UL) +1200 мм | 4 (IEC) / 12 (UL) +1200 мм | 4 (IEC) / 12 (UL) +1200 мм | 4 (IEC) / 12 (UL) +1200 мм |
| Кількість комірок | 108 (6×18) | 108 (6×18) | 108 (6×18) | 108 (6×18) | 108 (6×18) | 108 (6×18) | 108 (6×18) | 108 (6×18) |
| З’єднувальна коробка | IP68, 3 байпасні діоди | IP68, 3 байпасні діоди | IP68, 3 байпасні діоди | IP68, 3 байпасні діоди | IP68, 3 байпасні діоди | IP68, 3 байпасні діоди | IP68, 3 байпасні діоди | IP68, 3 байпасні діоди |
| Роз’єм | Оригінальний MC4 | Оригінальний MC4 | Оригінальний MC4 | Оригінальний MC4 | Оригінальний MC4 | Оригінальний MC4 | Оригінальний MC4 | Оригінальний MC4 |
| Вага (кг) | 20.6±3% | 20.6±3% | 20.6±3% | 20.6±3% | 20.6±3% | 20.6±3% | 20.6±3% | 20.6±3% |
| Розміри (мм) | 1757 × 1134 × 30 | 1757 × 1134 × 30 | 1757 × 1134 × 30 | 1757 × 1134 × 30 | 1757 × 1134 × 30 | 1757 × 1134 × 30 | 1757 × 1134 × 30 | 1757 × 1134 × 30 |
| Конфігурація упаковки | 37 шт/піддон / 222 шт/контейнер 20’GP / 962 шт/контейнер 40’HC | 37 шт/піддон / 222 шт/контейнер 20’GP / 962 шт/контейнер 40’HC | 37 шт/піддон / 222 шт/контейнер 20’GP / 962 шт/контейнер 40’HC | 37 шт/піддон / 222 шт/контейнер 20’GP / 962 шт/контейнер 40’HC | 37 шт/піддон / 222 шт/контейнер 20’GP / 962 шт/контейнер 40’HC | 37 шт/піддон / 222 шт/контейнер 20’GP / 962 шт/контейнер 40’HC | 37 шт/піддон / 222 шт/контейнер 20’GP / 962 шт/контейнер 40’HC | 37 шт/піддон / 222 шт/контейнер 20’GP / 962 шт/контейнер 40’HC |
| Умови експлуатації | ||||||||
| Температура експлуатації (°C) | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 |
| Максимальний послідовний запобіжник (А) | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Клас безпеки | Клас II | Клас II | Клас II | Клас II | Клас II | Клас II | Клас II | Клас II |
| Допуск Voc та Isc (%) | ±3 | ±3 | ±3 | ±3 | ±3 | ±3 | ±3 | ±3 |
| Максимальна напруга системи (V DC) | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
| Максимальне статичне навантаження, переднє (Па) | 5400 | 5400 | 5400 | 5400 | 5400 | 5400 | 5400 | 5400 |
| Максимальне статичне навантаження, заднє (Па) | 2400 | 2400 | 2400 | 2400 | 2400 | 2400 | 2400 | 2400 |
| Випробування на град | Град діаметром 40 мм при 23 м/с | Град діаметром 40 мм при 23 м/с | Град діаметром 40 мм при 23 м/с | Град діаметром 40 мм при 23 м/с | Град діаметром 40 мм при 23 м/с | Град діаметром 40 мм при 23 м/с | Град діаметром 40 мм при 23 м/с | Град діаметром 40 мм при 23 м/с |
| Клас вогнестійкості | IEC клас C | IEC клас C | IEC клас C | IEC клас C | IEC клас C | IEC клас C | IEC клас C | IEC клас C |
| Температурні коефіцієнти (STC) | ||||||||
| Температурний коефіцієнт Isc (%/°C) | +0.05 | +0.05 | +0.05 | +0.05 | +0.05 | +0.05 | +0.05 | +0.05 |
| Температурний коефіцієнт Voc (%/°C) | -0.22 | -0.22 | -0.22 | -0.22 | -0.22 | -0.22 | -0.22 | -0.22 |
| Температурний коефіцієнт Pmax (%/°C) | -0.26 | -0.26 | -0.26 | -0.26 | -0.26 | -0.26 | -0.26 | -0.26 |
