| Виробник | |
|---|---|
| Потужність | |
| ККД (або Ефективність) | |
| Кількість BusBar | |
| Гарантія на продукт | |
| Лінійна гарантія на потужність | |
| Максимальне статичне навантаження (Па) | |
| Колір рамки | |
| Товщина рамки | |
| Висота | |
| Ширина | |
| Кількість на піддоні | |
| Кількість у контейнері | |
| Довжина кабелю (+) | |
| Довжина кабелю (-) | 1200 mm |
| Tier 1 | |
| тип фотоелемента | |
| Тип модуля | |
| Клас вогнестійкості | |
| Вага | 24,2 kg |
| CN | 85414300 |
| Виробник | |
|---|---|
| Потужність | |
| ККД (або Ефективність) | |
| Кількість BusBar | |
| Гарантія на продукт | |
| Лінійна гарантія на потужність | |
| Максимальне статичне навантаження (Па) | |
| Колір рамки | |
| Товщина рамки | |
| Висота | |
| Ширина | |
| Кількість на піддоні | |
| Кількість у контейнері | |
| Довжина кабелю (+) | |
| Довжина кабелю (-) | 1200 mm |
| Tier 1 | |
| тип фотоелемента | |
| Тип модуля | |
| Клас вогнестійкості | |
| Вага | 24,2 kg |
| CN | 85414300 |

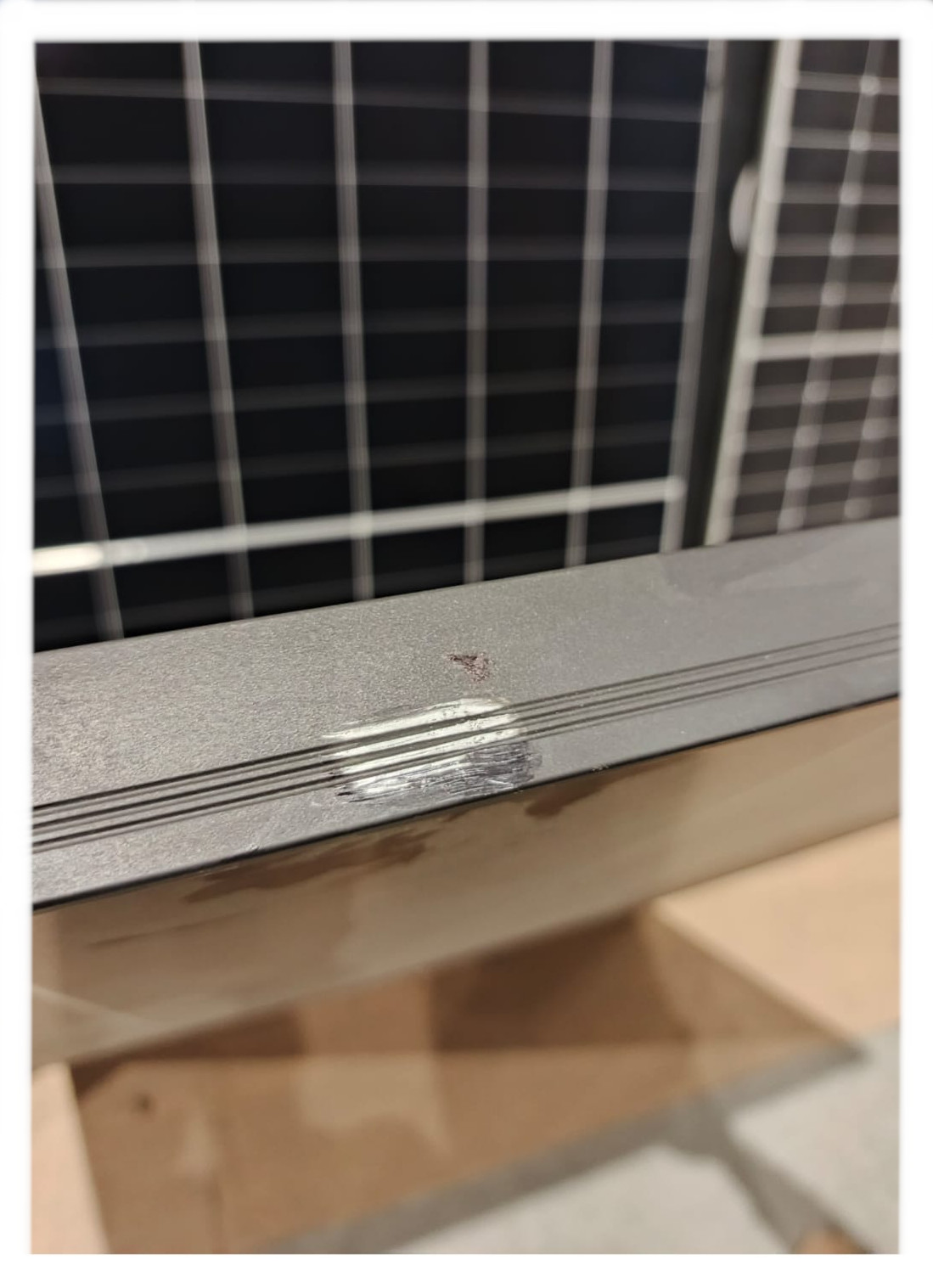

Модуль має пошкоджену раму

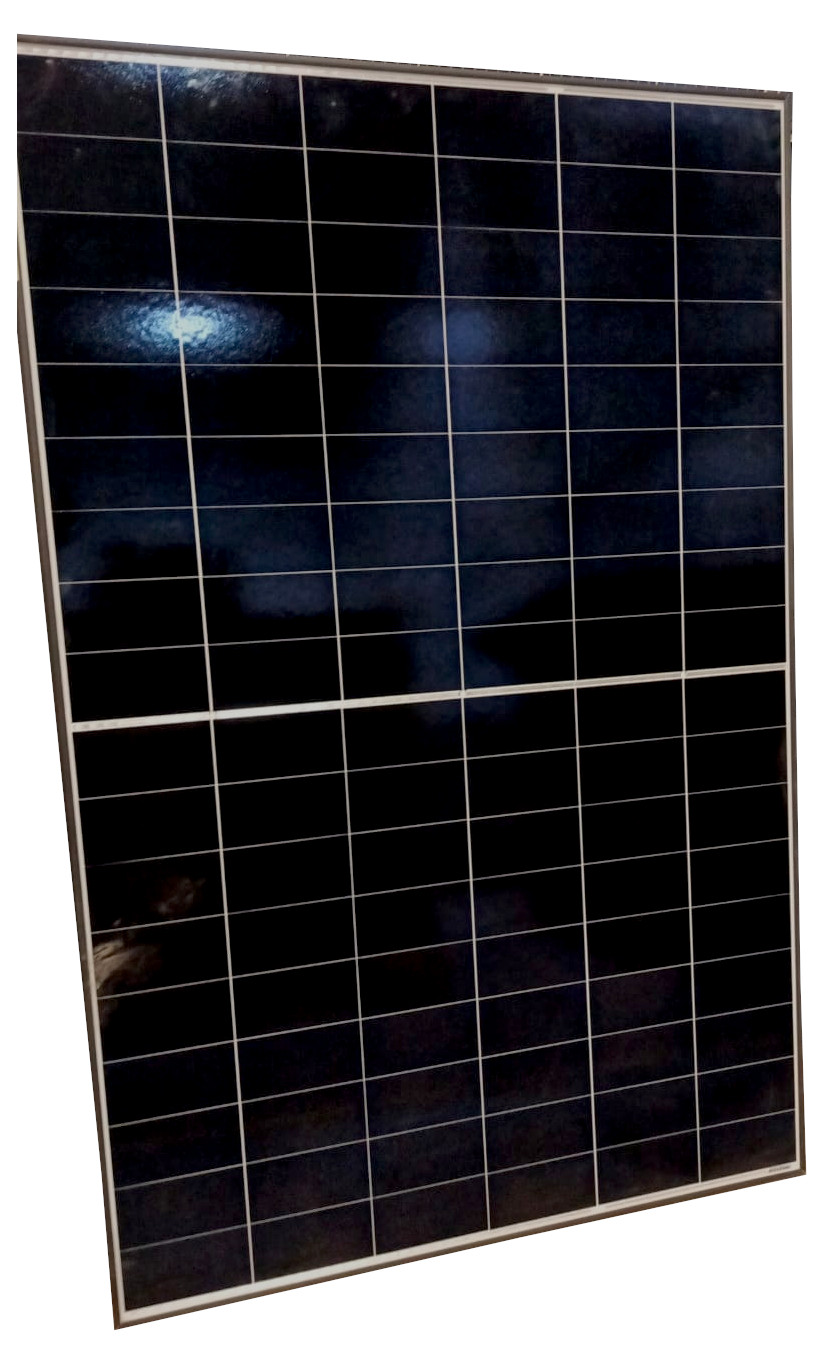

Серія фотогальванічних модулів AIKO NEOSTAR 2P+ — це передові двоскляні панелі (скло-скло), які використовують інноваційну технологію сонячних елементів типу N ABC (All Back Contact). З діапазоном потужності від 455 Вт до 475 Вт, ці модулі відзначаються високою ефективністю, дуже низькою деградацією та просунутими функціями оптимізації, що робить їх відмінним вибором для вимогливих установок.
Модулі AIKO NEOSTAR 2P+ ідеально підходять для клієнтів, які шукають панелі з максимальною надійністю, довговічністю та оптимальною продукцією енергії за різних умов. Їх міцна двоскляна конструкція робить їх відмінним рішенням для установок, що піддаються впливу складних погодних умов, а передова технологія елементів забезпечує високу ефективність навіть при частковому затіненні. Це панелі для вимогливих інвесторів, які цінують якість і довгострокову окупність інвестицій.
| Параметр | AIKO-A455-MAH54Dw (2P+) | AIKO-A460-MAH54Dw (2P+) | AIKO-A465-MAH54Dw (2P+) | AIKO-A470-MAH54Dw (2P+) | AIKO-A475-MAH54Dw (2P+) |
|---|---|---|---|---|---|
| Електричні характеристики | |||||
| За умов STC (Стандартні умови тестування: опромінення 1000W/m², температура елемента 25°C, AM1.5) | |||||
| Номінальна максимальна потужність (Pmax) (Вт) | 455 | 460 | 465 | 470 | 475 |
| Напруга холостого ходу (Voc) (В) | 41.00 | 41.06 | 41.12 | 41.18 | 41.24 |
| Напруга при максимальній потужності (Vmp) (В) | 34.56 | 34.62 | 34.68 | 34.74 | 34.80 |
| Струм короткого замикання (Isc) (А) | 14.22 | 14.25 | 14.29 | 14.32 | 14.35 |
| Струм при максимальній потужності (Imp) (А) | 13.17 | 13.29 | 13.41 | 13.54 | 13.66 |
| ККД модуля (%) | 22.8 | 23.1 | 23.3 | 23.6 | 23.8 |
| Допуск потужності (%) | 0~+3 | 0~+3 | 0~+3 | 0~+3 | 0~+3 |
| За умов NOCT (Номінальна температура експлуатації елемента: опромінення 800W/m², температура навколишнього середовища 20°C, швидкість вітру 1m/s) | |||||
| Номінальна максимальна потужність (Pmax) (Вт) | 343 | 346 | 350 | 354 | 358 |
| Напруга холостого ходу (Voc) (В) | 38.72 | 38.77 | 38.83 | 38.89 | 38.94 |
| Напруга при максимальній потужності (Vmp) (В) | 32.64 | 32.69 | 32.75 | 32.81 | 32.86 |
| Струм короткого замикання (Isc) (А) | 11.50 | 11.52 | 11.55 | 11.58 | 11.60 |
| Струм при максимальній потужності (Imp) (А) | 10.32 | 10.41 | 10.51 | 10.61 | 10.71 |
| Технічні характеристики продукту | |||||
| Тип елемента | N-Type ABC | N-Type ABC | N-Type ABC | N-Type ABC | N-Type ABC |
| Скло | Подвійне скло, напівзагартоване покрите скло 2.0 + 2.0 mm | Подвійне скло, напівзагартоване покрите скло 2.0 + 2.0 mm | Подвійне скло, напівзагартоване покрите скло 2.0 + 2.0 mm | Подвійне скло, напівзагартоване покрите скло 2.0 + 2.0 mm | Подвійне скло, напівзагартоване покрите скло 2.0 + 2.0 mm |
| Рама | Чорний анодований алюміній | Чорний анодований алюміній | Чорний анодований алюміній | Чорний анодований алюміній | Чорний анодований алюміній |
| Кабель (мм² / AWG) | 4 (IEC) / 12 (UL) ±1200 мм | 4 (IEC) / 12 (UL) ±1200 мм | 4 (IEC) / 12 (UL) ±1200 мм | 4 (IEC) / 12 (UL) ±1200 мм | 4 (IEC) / 12 (UL) ±1200 мм |
| Кількість елементів | 108 (6 × 18) | 108 (6 × 18) | 108 (6 × 18) | 108 (6 × 18) | 108 (6 × 18) |
| З’єднувальна коробка | IP68, 3 байпасні діоди | IP68, 3 байпасні діоди | IP68, 3 байпасні діоди | IP68, 3 байпасні діоди | IP68, 3 байпасні діоди |
| Роз’єм | MC4-Evo2 | MC4-Evo2 | MC4-Evo2 | MC4-Evo2 | MC4-Evo2 |
| Вага (кг) | 24.2±3% | 24.2±3% | 24.2±3% | 24.2±3% | 24.2±3% |
| Розміри (мм) | 1757 × 1134 × 30 | 1757 × 1134 × 30 | 1757 × 1134 × 30 | 1757 × 1134 × 30 | 1757 × 1134 × 30 |
| Конфігурація пакування | 37 шт./палета; 222 шт./контейнер 20′ GP; 962 шт./контейнер 40′ HC | 37 шт./палета; 222 шт./контейнер 20′ GP; 962 шт./контейнер 40′ HC | 37 шт./палета; 222 шт./контейнер 20′ GP; 962 шт./контейнер 40′ HC | 37 шт./палета; 222 шт./контейнер 20′ GP; 962 шт./контейнер 40′ HC | 37 шт./палета; 222 шт./контейнер 20′ GP; 962 шт./контейнер 40′ HC |
| Інструкція з монтажу / Умови експлуатації | |||||
| Робоча температура (°C) | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 |
| Максимальний струм запобіжника в послідовному ланцюзі (А) | 25 | 25 | 25 | 25 | 25 |
| Клас захисту | Клас II | Клас II | Клас II | Клас II | Клас II |
| Допуск Voc та Isc (%) | ±3 | ±3 | ±3 | ±3 | ±3 |
| Максимальна напруга системи (V DC) | 1500 | 1500 | 1500 | 1500 | 1500 |
| Максимальне статичне навантаження, переднє (Па) | 5400 | 5400 | 5400 | 5400 | 5400 |
| Максимальне статичне навантаження, заднє (Па) | 2400 | 2400 | 2400 | 2400 | 2400 |
| Стійкість до граду | Град діаметром 35 mm, що падає зі швидкістю 23 m/s | Град діаметром 35 mm, що падає зі швидкістю 23 m/s | Град діаметром 35 mm, що падає зі швидкістю 23 m/s | Град діаметром 35 mm, що падає зі швидкістю 23 m/s | Град діаметром 35 mm, що падає зі швидкістю 23 m/s |
| Вогнестійкість | Клас за IEC: A | Клас за IEC: A | Клас за IEC: A | Клас за IEC: A | Клас за IEC: A |
| Температурні коефіцієнти (STC) | |||||
| Температурний коефіцієнт Isc (%/°C) | +0.05 | +0.05 | +0.05 | +0.05 | +0.05 |
| Температурний коефіцієнт Voc (%/°C) | -0.22 | -0.22 | -0.22 | -0.22 | -0.22 |
| Температурний коефіцієнт Pmax (%/°C) | -0.26 | -0.26 | -0.26 | -0.26 | -0.26 |
