| Виробник | |
|---|---|
| Model | |
| Потужність | |
| Fullblack | |
| Колір рамки | |
| ККД (або Ефективність) | |
| Tier 1 | |
| Гарантія на продукт | |
| Лінійна гарантія на потужність | |
| Тип модуля | |
| тип фотоелемента | |
| Подвійне скло | |
| Кількість BusBar | |
| Клас вогнестійкості | |
| Товщина рамки | |
| Висота | |
| Ширина | |
| Максимальне статичне навантаження (Па) | |
| Довжина кабелю (+) | |
| Довжина кабелю (-) | 350 mm |
| Кількість на піддоні | |
| Кількість у контейнері | |
| Вага | 21,6 kg |
| CN | 85414300 |
| Виробник | |
|---|---|
| Model | |
| Потужність | |
| Fullblack | |
| Колір рамки | |
| ККД (або Ефективність) | |
| Tier 1 | |
| Гарантія на продукт | |
| Лінійна гарантія на потужність | |
| Тип модуля | |
| тип фотоелемента | |
| Подвійне скло | |
| Кількість BusBar | |
| Клас вогнестійкості | |
| Товщина рамки | |
| Висота | |
| Ширина | |
| Максимальне статичне навантаження (Па) | |
| Довжина кабелю (+) | |
| Довжина кабелю (-) | 350 mm |
| Кількість на піддоні | |
| Кількість у контейнері | |
| Вага | 21,6 kg |
| CN | 85414300 |

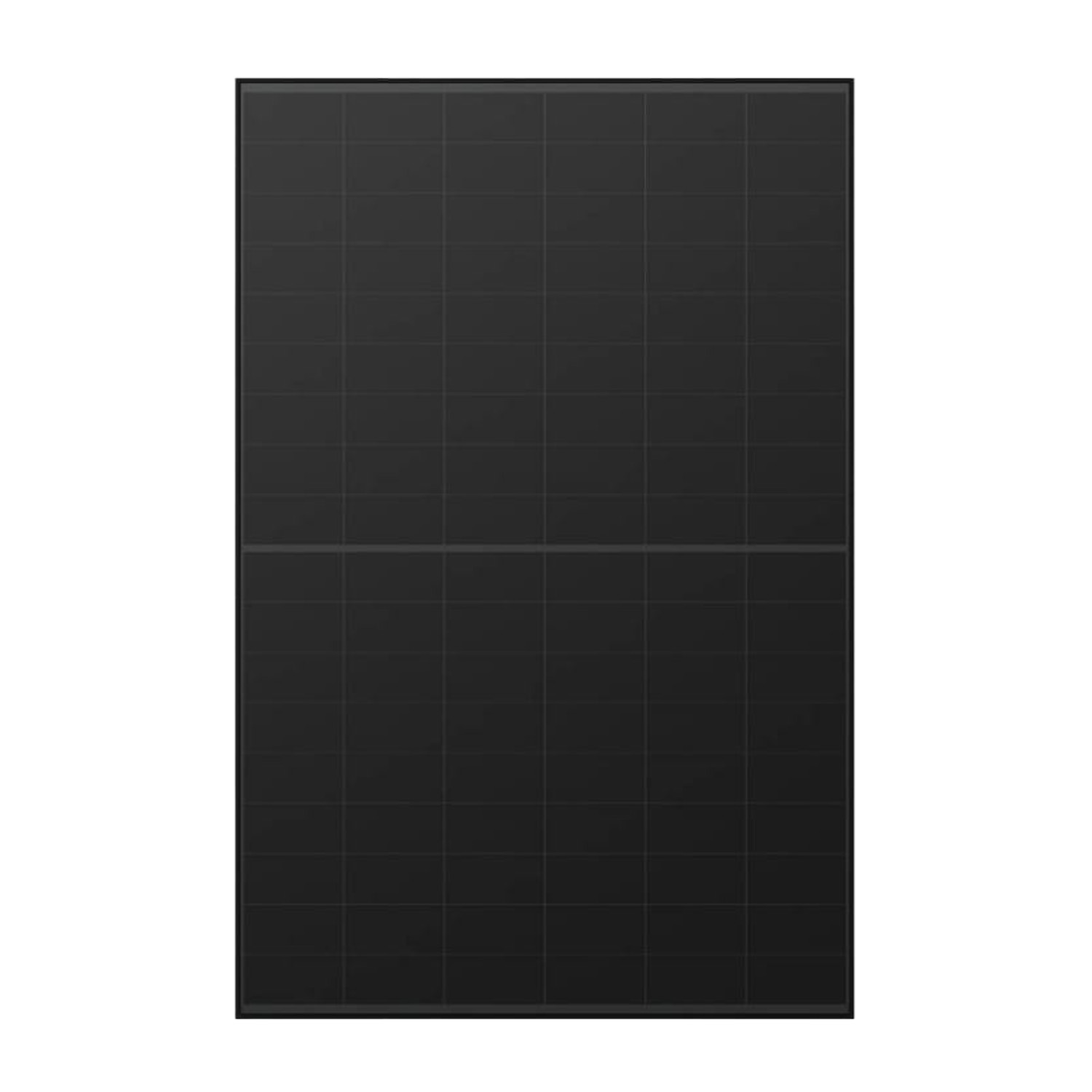

Фотовольтаційні модулі Aiko серії N-Type ABC Neostar — це технологічно передові панелі, що поєднують витончену естетику з високою продуктивністю. Завдяки застосуванню інноваційної технології елементів ABC (All Back Contact) та елегантному дизайну «Full Black» без видимих провідних ліній спереду, ця серія пропонує вихідну потужність до 460 Вт та ефективність до 23,6%. Це рішення не лише генерує більше енергії, а й підвищує візуальну привабливість будь-якої установки, одночасно оптимізуючи витрати на всю систему (BOS).
Модулі Aiko серії N-Type ABC Neostar ідеально підходять вимогливим приватним і комерційним клієнтам, які шукають продукт, що поєднує найвищу продуктивність з унікальною естетикою. Завдяки елегантному дизайну «Full Black» вони відмінно інтегруються в сучасну архітектуру, підвищуючи візуальну цінність нерухомості. Висока ефективність робить їх оптимальним рішенням для встановлень з обмеженою площею, а переваги від оптимізації витрат системи (BOS) роблять їх привабливими також для монтажників і девелоперів.
| Параметр | AIKO-A445-MAH54Mb | AIKO-A450-MAH54Mb | AIKO-A455-MAH54Mb | AIKO-A460-MAH54Mb |
|---|---|---|---|---|
| Електричні характеристики | ||||
| Умови STC (Standard Test Conditions) | ||||
| Максимальна потужність (Pmax) (W) | 445 | 450 | 455 | 460 |
| Напруга холостого ходу (Voc) (V) | 40.60 | 40.70 | 40.80 | 40.90 |
| Напруга при максимальній потужності (Vmp) (V) | 33.60 | 33.70 | 33.80 | 33.90 |
| Струм короткого замикання (Isc) (A) | 13.86 | 13.92 | 13.98 | 14.04 |
| Струм при максимальній потужності (Imp) (A) | 13.25 | 13.36 | 13.47 | 13.58 |
| ККД модуля (%) | 22.8% | 23.0% | 23.3% | 23.6% |
| Умови NOCT (Nominal Operating Cell Temperature) | ||||
| Максимальна потужність (Pmax) (W) | 335 | 339 | 343 | 346 |
| Напруга холостого ходу (Voc) (V) | 38.34 | 38.44 | 38.53 | 38.63 |
| Напруга при максимальній потужності (Vmp) (V) | 31.73 | 31.82 | 31.92 | 32.01 |
| Струм короткого замикання (Isc) (A) | 11.21 | 11.26 | 11.31 | 11.36 |
| Струм при максимальній потужності (Imp) (A) | 10.57 | 10.66 | 10.75 | 10.84 |
| Допуск потужності | 0~+3% | 0~+3% | 0~+3% | 0~+3% |
| Температурні характеристики (STC) | ||||
| Температурний коефіцієнт Isc (%/°C) | +0.05 | +0.05 | +0.05 | +0.05 |
| Температурний коефіцієнт Voc (%/°C) | -0.22 | -0.22 | -0.22 | -0.22 |
| Температурний коефіцієнт Pmax (%/°C) | -0.26 | -0.26 | -0.26 | -0.26 |
| Механічні характеристики | ||||
| Тип елементів | N-Type ABC | N-Type ABC | N-Type ABC | N-Type ABC |
| Переднє покриття (скло) | 3.2 mm загартоване скло | 3.2 mm загартоване скло | 3.2 mm загартоване скло | 3.2 mm загартоване скло |
| Рама | Анодований алюміній, чорний | Анодований алюміній, чорний | Анодований алюміній, чорний | Анодований алюміній, чорний |
| Кабелі | 4mm²(IEC) 12AWG(UL), 300mm | 4mm²(IEC) 12AWG(UL), 300mm | 4mm²(IEC) 12AWG(UL), 300mm | 4mm²(IEC) 12AWG(UL), 300mm |
| Кількість елементів | 108 (6*18) | 108 (6*18) | 108 (6*18) | 108 (6*18) |
| З’єднувальна коробка | IP68, три байпасні діоди | IP68, три байпасні діоди | IP68, три байпасні діоди | IP68, три байпасні діоди |
| Роз’єм | MC4 EVO2 | MC4 EVO2 | MC4 EVO2 | MC4 EVO2 |
| Вага (kg) | 21.6kg ±3% | 21.6kg ±3% | 21.6kg ±3% | 21.6kg ±3% |
| Розміри (mm) | 1722 x 1134 x 35 | 1722 x 1134 x 35 | 1722 x 1134 x 35 | 1722 x 1134 x 35 |
| Деталі пакування | 31 шт./палета | 31 шт./палета | 31 шт./палета | 31 шт./палета |
| Умови експлуатації та монтажу | ||||
| Температура експлуатації (°C) | -40°C ~ +85°C | -40°C ~ +85°C | -40°C ~ +85°C | -40°C ~ +85°C |
| Максимальний номінальний струм запобіжника (A) | 25 | 25 | 25 | 25 |
| Клас захисту | Клас II | Клас II | Клас II | Клас II |
| Допуск Voc та Isc (%) | ±3% | ±3% | ±3% | ±3% |
| Максимальна напруга системи (V) | DC1500V | DC1500V | DC1500V | DC1500V |
| Максимальне статичне навантаження (Pa) | Передня 5400Pa / Задня 2400Pa | Передня 5400Pa / Задня 2400Pa | Передня 5400Pa / Задня 2400Pa | Передня 5400Pa / Задня 2400Pa |
| Випробування на град | Град діаметром 25 мм при 23 m/s | Град діаметром 25 мм при 23 m/s | Град діаметром 25 мм при 23 m/s | Град діаметром 25 мм при 23 m/s |
| Клас вогнестійкості | IEC клас C | IEC клас C | IEC клас C | IEC клас C |
Умови вимірювань:
STC: Інтенсивність випромінювання 1000W/m², спектр AM1.5, температура елемента 25°C.
NOCT: Інтенсивність випромінювання 800W/m², спектр AM1.5, температура навколишнього середовища 20°C, швидкість вітру 1m/s.
