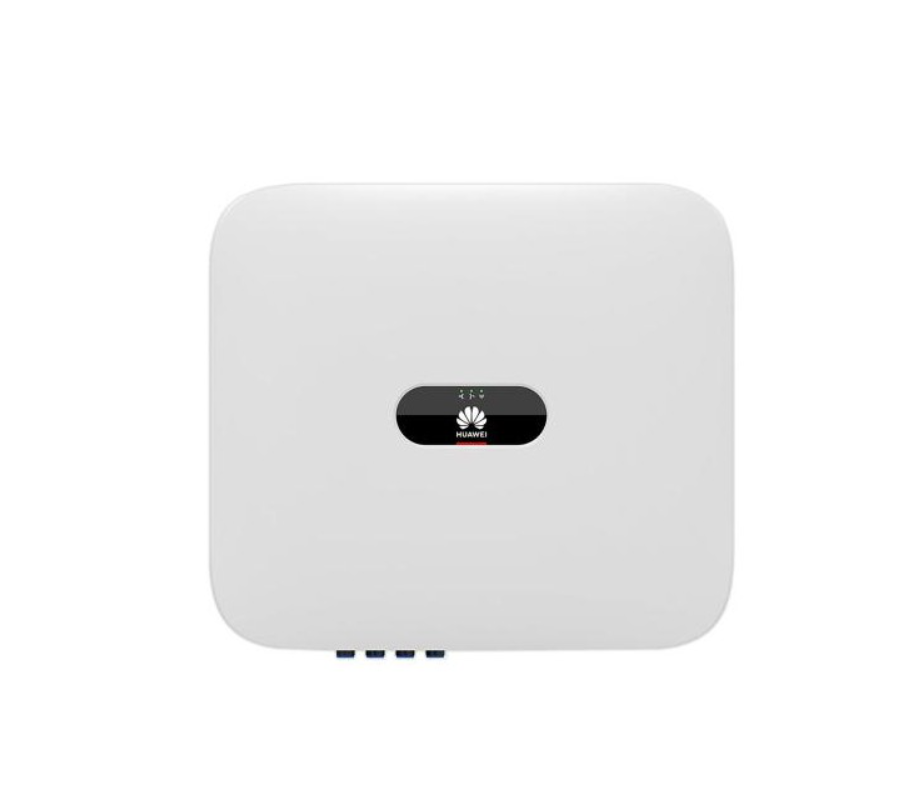

Інвертор HUAWEI SUN 2000-15KTL-M5
SKU: F220P01-1
EAN: 2010000031377
| Виробник | |
|---|---|
| Номінальна потужність | |
| Живлення | |
| Гібридний пристрій | |
| Режим роботи off-grid | |
| MPPT | |
| Гарантія | |
| Чиста ширина | |
| Чиста глибина | |
| Чиста висота | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Тип I | |
| SPD Тип II | |
| SPD – Вільний слот | |
| AFCI | |
| Діапазон напруги MPPT | |
| Максимальний вхідний струм на MPPT [A] | |
| Максимальна вхідна потужність [Вт] | |
| Європейська ефективність | |
| Вага | 23,74 kg |
| CN | 85044086 |
Ціна
948,50 €
Валовий
Валовий
Karta katalogowa Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Karta-katalogowa.pdf
Instrukcja obsługi Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Instrukcja-obslugi.pdf
Gwarancja Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Gwarancja.pdf
Certyfikat zgodności 1 Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Certyfikat-zgodnosci-2.pdf
Certyfikat zgodności 3 Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Certyfikat-zgodnosci-3.pdf
Deklaracja zgodności Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Deklaracja-zgodnosci.pdf
Деталі продукту
| Виробник | |
|---|---|
| Номінальна потужність | |
| Живлення | |
| Гібридний пристрій | |
| Режим роботи off-grid | |
| MPPT | |
| Гарантія | |
| Чиста ширина | |
| Чиста глибина | |
| Чиста висота | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Тип I | |
| SPD Тип II | |
| SPD – Вільний слот | |
| AFCI | |
| Діапазон напруги MPPT | |
| Максимальний вхідний струм на MPPT [A] | |
| Максимальна вхідна потужність [Вт] | |
| Європейська ефективність | |
| Вага | 23,74 kg |
| CN | 85044086 |
Інвертори Huawei SUN2000-12/15/17/20/25KTL-M5
Інвертори Huawei серії SUN2000-KTL-M5 — це високотехнологічні трифазні пристрої, розроблені для максимізації виробітку енергії та забезпечення активних заходів безпеки в сонячних електростанціях. Вони пропонуються в широкому діапазоні потужностей від 12 кВт до 25 кВт, мають універсальні можливості комунікації та дозволяють збільшити вироблення енергії до 30% завдяки співпраці з оптимізаторами потужності. Інноваційний захист від дугових розрядів із підтримкою штучного інтелекту підвищує рівень безпеки.
Найважливіші характеристики інверторів Huawei SUN2000-KTL-M5:
- Висока ефективність і більші врожаї енергії: Максимальна ККД на рівні 98,4% та можливість збільшення виробництва енергії до 30% завдяки застосуванню оптимізаторів Huawei.
- Активна безпека: Передовий захист від дугових розрядів (AFCI) із підтримкою штучного інтелекту, що мінімізує ризик пожежі.
- Широкий діапазон потужностей і гнучкість: Моделі номінальною потужністю від 12 кВт до 25 кВт, з двома трекерами MPPT і максимум чотирма входами, що дозволяє оптимально адаптувати систему до різних конфігурацій дахів.
- Універсальна комунікація: Підтримка WLAN (вбудований), Fast Ethernet та 4G (через опційний Smart Dongle), а також RS485 для інтеграції з системами моніторингу.
- Сумісність з оптимізаторами: Повна сумісність з оптимізаторами Huawei (наприклад, SUN2000-450W-P, SUN2000-600W-P), що дозволяє оптимізувати роботу кожного модуля окремо.
- Розвинені захисні функції: Вбудовані захисти від утворення островної роботи (anti-islanding), захист від перевищення струму на стороні змінного струму, захист від зворотної полярності на стороні постійного струму, захист від перенапруг на стороні постійного струму (тип II) та змінного струму (клас II), а також функція протидії PID.
Для кого це хороший вибір?
Інвертори Huawei SUN2000-KTL-M5 — відмінний вибір для власників приватних будинків та малих і середніх підприємств, які шукають надійне, ефективне й безпечне рішення для своєї сонячної установки. Завдяки можливості співпраці з оптимізаторами вони ідеально підходять для складних конфігурацій дахів, часткового затінення або потреби в максимізації виробітку енергії. Розвинені функції безпеки, включно з AFCI, та широкі опції комунікації роблять їх сучасним і перспективним рішенням.
Karta katalogowa Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Karta-katalogowa.pdf
Instrukcja obsługi Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Instrukcja-obslugi.pdf
Gwarancja Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Gwarancja.pdf
Certyfikat zgodności 1 Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Certyfikat-zgodnosci-2.pdf
Certyfikat zgodności 3 Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Certyfikat-zgodnosci-3.pdf
Deklaracja zgodności Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Deklaracja-zgodnosci.pdf
| Параметр | SUN2000-12KTL-M5 | SUN2000-15KTL-M5 | SUN2000-17KTL-M5 | SUN2000-20KTL-M5 | SUN2000-25KTL-M5 |
|---|---|---|---|---|---|
| Ефективність | |||||
| Максимальна ефективність (%) | 98,4% | 98,4% | 98,4% | 98,4% | 98,4% |
| Зважена європейська ефективність (%) | 97,9% | 98,0% | 98,1% | 98,1% | 98,2% |
| Вхід | |||||
| Рекомендована максимальна потужність PV¹ (Wp) | 18.000 | 22.500 | 25.500 | 30.000 | 37.500 |
| Максимальна вхідна напруга² (В) | 1100 | 1100 | 1100 | 1100 | 1100 |
| Діапазон напруги MPPT при повному навантаженні (В) | 370V~800V | 410V~800V | 440V~800V | 480V~800V | 530~800V |
| Робочий діапазон напруги MPPT³ (В) | 200 V~1000 V | 200 V~1000 V | 200 V~1000 V | 200 V~1000 V | 200 V~1000 V |
| Напруга запуску (В) | 200 | 200 | 200 | 200 | 200 |
| Номінальна вхідна напруга (В) | 600 | 600 | 600 | 600 | 600 |
| Максимальний вхідний струм для MPPT (А) | 30 A (два ланцюги)/20 A (один ланцюг) | 30 A (два ланцюги)/20 A (один ланцюг) | 30 A (два ланцюги)/20 A (один ланцюг) | 30 A (два ланцюги)/20 A (один ланцюг) | 30 A (два ланцюги)/20 A (один ланцюг) |
| Максимальний струм короткого замикання (А) | 40 | 40 | 40 | 40 | 40 |
| Кількість MPPT | 2 | 2 | 2 | 2 | 2 |
| Максимальна кількість входів | 4 | 4 | 4 | 4 | 4 |
| Вихід | |||||
| Підключення до мережі | Трифазне | Трифазне | Трифазне | Трифазне | Трифазне |
| Номінальна вихідна потужність (Вт) | 12.000 | 15.000 | 17.000 | 20.000 | 25.000 |
| Максимальна повна потужність (ВА) | 13.200 | 16.500 | 18.700 | 22.000 | 27.500 |
| Номінальна вихідна напруга (Vac) | 220 Vac / 380 Vac, 230 Vac / 400 Vac, 239.6 Vac / 415Vac, 3W + N + PE | 220 Vac / 380 Vac, 230 Vac / 400 Vac, 239.6 Vac / 415Vac, 3W + N + PE | 220 Vac / 380 Vac, 230 Vac / 400 Vac, 239.6 Vac / 415Vac, 3W + N + PE | 220 Vac / 380 Vac, 230 Vac / 400 Vac, 239.6 Vac / 415Vac, 3W + N + PE | 220 Vac / 380 Vac, 230 Vac / 400 Vac, 239.6 Vac / 415Vac, 3W + N + PE |
| Номінальна частота мережі AC (Гц) | 50 Hz/60 Hz | 50 Hz/60 Hz | 50 Hz/60 Hz | 50 Hz/60 Hz | 50 Hz/60 Hz |
| Максимальний вихідний струм (А) | 18,2A/380Vac
17,3A/400Vac 16,7A/415Vac |
25,2A/380Vac
23,9A/400Vac 23,1A/415Vac |
28,6A/380Vac
27,1A/400Vac 26,1A/415Vac |
33,6A/380Vac
31,9A/400Vac 30,8A/415Vac |
42,0A/380Vac
39,9A/400Vac 38,5A/415Vac |
| Регульований коефіцієнт потужності | 0,8 випереджальний … 0,8 запізнювальний | 0,8 випереджальний … 0,8 запізнювальний | 0,8 випереджальний … 0,8 запізнювальний | 0,8 випереджальний … 0,8 запізнювальний | 0,8 випереджальний … 0,8 запізнювальний |
| Максимальні повні гармонічні спотворення (%) | ≤3% | ≤3% | ≤3% | ≤3% | ≤3% |
| Властивості та захист | |||||
| Клас захисту від перенапруги | PV II / AC III | PV II / AC III | PV II / AC III | PV II / AC III | PV II / AC III |
| Пристрій відключення на вході | Так | Так | Так | Так | Так |
| Захист від роботи в автономному режимі | Так | Так | Так | Так | Так |
| Захист від перевантаження AC | Так | Так | Так | Так | Так |
| Захист від зворотної полярності DC | Так | Так | Так | Так | Так |
| Виявлення несправностей ланцюга | Так | Так | Так | Так | Так |
| Захист від перенапруги DC | TYP II | TYP II | TYP II | TYP II | TYP II |
| Захист від перенапруги AC | КЛАС II | КЛАС II | КЛАС II | КЛАС II | КЛАС II |
| Блок моніторингу струму витоку (RCMU) | Так | Так | Так | Так | Так |
| Захист від електричної дуги | Так | Так | Так | Так | Так |
| Керування потужністю | Так | Так | Так | Так | Так |
| Вбудована функція запобігання PID⁴ | Так | Так | Так | Так | Так |
| Загальні відомості | |||||
| Діапазон робочих температур (°C) | -25 ~ +60°C (-13°F ~ 140°F) | -25 ~ +60°C (-13°F ~ 140°F) | -25 ~ +60°C (-13°F ~ 140°F) | -25 ~ +60°C (-13°F ~ 140°F) | -25 ~ +60°C (-13°F ~ 140°F) |
| Відносна вологість (%) | 0% ~ 100% | 0% ~ 100% | 0% ~ 100% | 0% ~ 100% | 0% ~ 100% |
| Макс. висота над рівнем моря (м) | 0 ~ 4000 m (13.123 ft.) (Пониження номінальної потужності понад 2000 m) | 0 ~ 4000 m (13.123 ft.) (Пониження номінальної потужності понад 2000 m) | 0 ~ 4000 m (13.123 ft.) (Пониження номінальної потужності понад 2000 m) | 0 ~ 4000 m (13.123 ft.) (Пониження номінальної потужності понад 2000 m) | 0 ~ 4000 m (13.123 ft.) (Пониження номінальної потужності понад 2000 m) |
| Охолодження | Повітряне охолодження | Повітряне охолодження | Повітряне охолодження | Повітряне охолодження | Повітряне охолодження |
| Дисплей | Індикатори LED; Вбудований WLAN + додаток FusionSolar | Індикатори LED; Вбудований WLAN + додаток FusionSolar | Індикатори LED; Вбудований WLAN + додаток FusionSolar | Індикатори LED; Вбудований WLAN + додаток FusionSolar | Індикатори LED; Вбудований WLAN + додаток FusionSolar |
| Комунікація | RS485; WLAN/Ethernet через Smart Dongle-WLAN-FE (опційно)
4G/3G/2G через Smart Dongle-4G (опційно) |
RS485; WLAN/Ethernet через Smart Dongle-WLAN-FE (опційно)
4G/3G/2G через Smart Dongle-4G (опційно) |
RS485; WLAN/Ethernet через Smart Dongle-WLAN-FE (опційно)
4G/3G/2G через Smart Dongle-4G (опційно) |
RS485; WLAN/Ethernet через Smart Dongle-WLAN-FE (опційно)
4G/3G/2G через Smart Dongle-4G (опційно) |
RS485; WLAN/Ethernet через Smart Dongle-WLAN-FE (опційно)
4G/3G/2G через Smart Dongle-4G (опційно) |
| Вага (з монтажним кронштейном) (кг) | 21 kg (46,4 lb) | 21 kg (46,4 lb) | 21 kg (46,4 lb) | 21 kg (46,4 lb) | 21 kg (46,4 lb) |
| Розміри (ш. x в. x гл.) (з монтажним кронштейном) (мм) | 546 x 460 x 228 mm (21,5 x 18,1 x 9,0 дюйма) | 546 x 460 x 228 mm (21,5 x 18,1 x 9,0 дюйма) | 546 x 460 x 228 mm (21,5 x 18,1 x 9,0 дюйма) | 546 x 460 x 228 mm (21,5 x 18,1 x 9,0 дюйма) | 546 x 460 x 228 mm (21,5 x 18,1 x 9,0 дюйма) |
| Ступінь захисту (IP) | IP66 | IP66 | IP66 | IP66 | IP66 |
| Сумісність з оптимізатором | |||||
| Оптимізатор сумісний з MBUS DC | SUN2000-450W-P, SUN2000-450W-P2, SUN2000-600W-P, SUN2000-1300W-P, SUN2000-1100W-P | SUN2000-450W-P, SUN2000-450W-P2, SUN2000-600W-P, SUN2000-1300W-P, SUN2000-1100W-P | SUN2000-450W-P, SUN2000-450W-P2, SUN2000-600W-P, SUN2000-1300W-P, SUN2000-1100W-P | SUN2000-450W-P, SUN2000-450W-P2, SUN2000-600W-P, SUN2000-1300W-P, SUN2000-1100W-P | SUN2000-450W-P, SUN2000-450W-P2, SUN2000-600W-P, SUN2000-1300W-P, SUN2000-1100W-P |
| Відповідність стандартам (додаткова інформація на запит) | |||||
| Безпека | EN/IEC 62109-1, EN/IEC 62109-2 | EN/IEC 62109-1, EN/IEC 62109-2 | EN/IEC 62109-1, EN/IEC 62109-2 | EN/IEC 62109-1, EN/IEC 62109-2 | EN/IEC 62109-1, EN/IEC 62109-2 |
| Норми щодо підключення до мережі | G99, EN 50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-AR-N-4110, C10/11, ABNT, VFR 2019, UNE 217001, UNE 217002, RD 244, TOR D4, IEC61727, IEC62116 | G99, EN 50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-AR-N-4110, C10/11, ABNT, VFR 2019, UNE 217001, UNE 217002, RD 244, TOR D4, IEC61727, IEC62116 | G99, EN 50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-AR-N-4110, C10/11, ABNT, VFR 2019, UNE 217001, UNE 217002, RD 244, TOR D4, IEC61727, IEC62116 | G99, EN 50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-AR-N-4110, C10/11, ABNT, VFR 2019, UNE 217001, UNE 217002, RD 244, TOR D4, IEC61727, IEC62116 | G99, EN 50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-AR-N-4110, C10/11, ABNT, VFR 2019, UNE 217001, UNE 217002, RD 244, TOR D4, IEC61727, IEC62116 |
*1 Максимальна вхідна потужність PV становить 40 000 Wp у разі довгих ланцюгів, повністю обладнаних оптимізаторами SUN2000-450W-P.
*2 Максимальна вхідна напруга є верхньою граничною величиною DC-напруги. Будь‑яка вища вхідна DC-напруга може призвести до пошкодження інвертора.
*3 Будь‑яка вхідна DC-напруга, що перевищує робочий діапазон напруги, може спричинити некоректну роботу інвертора.
*4 SUN2000-12~20KTL-M2 підвищує потенціал між PV і заземленням до значень вище нуля завдяки вбудованій функції запобігання PID з метою уникнення деградації модуля, спричиненої ефектом PID. Підтримувані типи модулів: Тип P (моно, полі).
