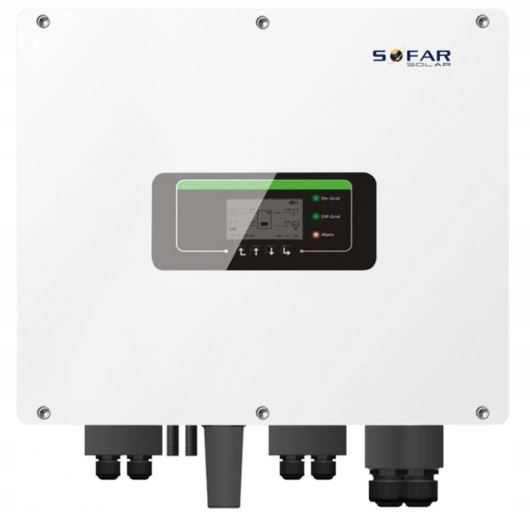

Інвертор SOFAR HYD 6KTL / 3-фазний гібридний
SKU: F231G1
EAN: 5905951582184
| Виробник | |
|---|---|
| Номінальна потужність | |
| Живлення | |
| Гібридний пристрій | |
| Режим роботи off-grid | |
| MPPT | 2 |
| Гарантія | |
| Чиста ширина | |
| Чиста глибина | |
| Чиста висота | |
| CAN | Ні |
| CAN 2.0 | Ні |
| RS485 | Так |
| SPD Тип I | |
| SPD Тип II | |
| SPD Typ III | Ні |
| SPD – Вільний слот | |
| AFCI | Ні |
| Діапазон напруги MPPT | |
| Вага | 40 kg |
Ціна
1 507,76 €
Валовий
Валовий
Datasheet Sofar HYD 6KTL / 3-phase hybrid with CHINT ELECTRIC 3-phase DTSU666
datasheet-sofar-hyd-6ktl-3-phase-hybrid-with-chint-electric-3-phase-dtsu666.pdf
Warranty Sofar HYD 6KTL / 3-phase hybrid with CHINT ELECTRIC 3-phase DTSU666
warranty-sofar-hyd-6ktl-3-phase-hybrid-with-chint-electric-3-phase-dtsu666.pdf
Деталі продукту
| Виробник | |
|---|---|
| Номінальна потужність | |
| Живлення | |
| Гібридний пристрій | |
| Режим роботи off-grid | |
| MPPT | 2 |
| Гарантія | |
| Чиста ширина | |
| Чиста глибина | |
| Чиста висота | |
| CAN | Ні |
| CAN 2.0 | Ні |
| RS485 | Так |
| SPD Тип I | |
| SPD Тип II | |
| SPD Typ III | Ні |
| SPD – Вільний слот | |
| AFCI | Ні |
| Діапазон напруги MPPT | |
| Вага | 40 kg |
Sofar HYD 5K~20KTL-3PH – Трифазний інтегрований інвертор для накопичення енергії
Sofar HYD 5K~20KTL-3PH – це сучасний трьохфазний інвертор для накопичення енергії, який об’єднує функціональність, гнучкість і надійність. Завдяки двом входам MPPT та максимальному числу з двох батарейних входів, пристрій забезпечує універсальність та точний контроль роботи. Це відмінне рішення для вимогливих систем накопичення енергії, що пропонує підтримку різноманітних застосувань як у домашньому, так і в комерційному секторі.
Основні характеристики продукту
- Два входи MPPT: Забезпечують більшу гнучкість конфігурації та оптимізовані показники енергетичного виходу.
- Багато паралельних систем: Гнучкі системні рішення, що підтримують розширення установок.
- Режим APF: Максимум два батарейні входи для підвищення ефективності.
- Точний цифровий механізм контролю: Гарантує надійність та ефективність роботи системи.
- Вихід поза мережею: Підтримка нерівномірних навантажень та трьохфазні, незалежні виходи.
Для кого це хороший вибір?
Sofar HYD 5K~20KTL-3PH – ідеальний вибір для користувачів, які шукають комплексне і гнучке рішення для накопичення енергії у великих системах. Завдяки підтримці багатьох паралельних систем та розвиненим функціям, таким як режим APF і точний цифровий механізм контролю, цей інвертор відповідає вимогам як приватних, так і комерційних клієнтів. Він є відмінним вибором для установок, що потребують стабільності, надійності та вдосконаленого управління енергією.
Datasheet Sofar HYD 6KTL / 3-phase hybrid with CHINT ELECTRIC 3-phase DTSU666
datasheet-sofar-hyd-6ktl-3-phase-hybrid-with-chint-electric-3-phase-dtsu666.pdf
Warranty Sofar HYD 6KTL / 3-phase hybrid with CHINT ELECTRIC 3-phase DTSU666
warranty-sofar-hyd-6ktl-3-phase-hybrid-with-chint-electric-3-phase-dtsu666.pdf
| Дані вхідної батареї | ||||||
|---|---|---|---|---|---|---|
| Параметр | HYD 5KTL-3PH | HYD 6KTL-3PH | HYD 8KTL-3PH | HYD 10KTL-3PH | HYD 15KTL-3PH | HYD 20KTL-3PH |
| Тип батареї | Літій-іонна батарея | Літій-іонна батарея | Літій-іонна батарея | Літій-іонна батарея | Літій-іонна батарея | Літій-іонна батарея |
| Кількість входів батареї | 1 | 1 | 1 | 2 | 2 | 2 |
| Діапазон напруги батареї (В) | 80 – 800 | 80 – 800 | 80 – 800 | 80 – 800 | 80 – 800 | 80 – 800 |
| Діапазон напруги батареї для повного заряджання (В) | 200 – 800 | 240 – 800 | 320 – 800 | 200 – 800 | 300 – 800 | 400 – 800 |
| Номінальна потужність заряджання/розряджання (Вт) | 5000 | 6000 | 8000 | 10 000 | 15 000 | 20 000 |
| Максимальний струм заряджання/розряджання (А) | 25 | 25 | 25 | 50 (25 / 25) | 50 (25 / 25) | 50 (25 / 25) |
| Піковий струм заряджання/розряджання (А, с) | 40 А, 60 с | 40 А, 60 с | 40 А, 60 с | 70 А (35 / 35), 60 с | 70 А (35 / 35), 60 с | 70 А (35 / 35), 60 с |
| Стратегія заряджання для батареї | Адаптація до BMS | Адаптація до BMS | Адаптація до BMS | Адаптація до BMS | Адаптація до BMS | Адаптація до BMS |
| Ємність батареї (Аг) | 25 – 100 | 25 – 100 | 25 – 100 | 25 – 100 | 25 – 100 | 25 – 100 |
| Інтерфейс передачі | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) |
| Дані вхідного PV рядка | ||||||
| Рекомендована максимальна вхідна потужність PV (Вт) | 7500 (6000 / 6000) | 9000 (6600 / 6600) | 12000 (6600 / 6600) | 15000 (7500 / 7500) | 22500 (11250 / 11250) | 30000 (15000 / 15000) |
| Максимальна напруга DC (В) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Початкова робоча напруга (В) | 200 | 200 | 200 | 200 | 200 | 200 |
| Діапазон напруги MPPT (В) | 180 – 960 | 180 – 960 | 180 – 960 | 180 – 960 | 180 – 960 | 180 – 960 |
| Номінальна напруга DC (В) | 600 | 600 | 600 | 600 | 600 | 600 |
| Повна потужність діапазону напруги MPPT (В) | 250 – 850 | 320 – 850 | 360 – 850 | 220 – 850 | 350 – 850 | 450 – 850 |
| Максимальний вхідний струм (А) | 12,5 / 12,5 | 12,5 / 12,5 | 12,5 / 12,5 | 25 / 25 | 25 / 25 | 25 / 25 |
| Максимальний струм короткого замикання (А) | 15 / 15 | 15 / 15 | 15 / 15 | 30 / 30 | 30 / 30 | 30 / 30 |
| Кількість MPPT | 2 | 2 | 2 | 2 | 2 | 2 |
| Кількість рядків на MPPT | 1 | 1 | 1 | 2 | 2 | 2 |
| Дані AC виходу (з боку мережі) | ||||||
| Номінальна потужність AC (Вт) | 5000 | 6000 | 8000 | 10 000 | 15 000 | 20 000 |
| Максимальна вихідна потужність AC до мережі (ВА) | 5500 | 6600 | 8800 | 11000 | 16500 | 22 000 |
| Максимальна потужність AC з мережі (ВА) | 10 000 | 12 000 | 16 000 | 20 000 | 30 000 | 40 000 |
| Максимальний вихідний струм AC до мережі (А) | 8 | 10 | 13 | 16 | 24 | 32 |
| Максимальний струм AC з мережі (А) | 15 | 17 | 24 | 29 | 44 | 58 |
| Номінальна напруга мережі | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 |
| Діапазон напруги мережі (VAC) | 184 – 276 | 184 – 276 | 184 – 276 | 184 – 276 | 184 – 276 | 184 – 276 |
| Номінальна частота мережі (Гц) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| Діапазон частоти мережі (Гц) | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 |
| Вихідний показник потужності | −1 (0,8 без затримки до 0,8 з затримкою) | −1 (0,8 без затримки до 0,8 з затримкою) | −1 (0,8 без затримки до 0,8 з затримкою) | −1 (0,8 без затримки до 0,8 з затримкою) | −1 (0,8 без затримки до 0,8 з затримкою) | −1 (0,8 без затримки до 0,8 з затримкою) |
| THDi (%) | < 3 | < 3 | < 3 | < 3 | < 3 | < 3 |
| Дані AC виходу (резерв) | ||||||
| Номінальна вихідна потужність (Вт) | 5000 | 6000 | 8000 | 10 000 | 15 000 | 20 000 |
| Максимальна вихідна потужність (ВА) | 5500 | 6600 | 8800 | 11 000 | 16 500 | 22 000 |
| Пікова вихідна потужність, тривалість (ВА, с) | 10 000 VA, 60с | 12 000 VA, 60с | 16 000 VA, 60с | 20 000 VA, 60с | 22 000 VA, 60с | 22 000 VA, 60с |
| Максимальний вихідний струм (А) | 8 | 10 | 13 | 16 | 24 | 32 |
| Піковий вихідний струм, тривалість (А, с) | 15 А, 60с | 18 А, 60с | 24 А, 60с | 30 А, 60с | 32 А, 60с | 32 А, 60с |
| Номінальна вихідна напруга (VAC) | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 |
| Номінальна частота виходу (Гц) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| THDi (%) | < 3 | < 3 | < 3 | < 3 | < 3 | < 3 |
| Час переключення (мс) | < 15 | < 15 | < 15 | < 15 | < 15 | < 15 |
| Ефективність | ||||||
| Ефективність MPPT (%) | 99,9 | 99,9 | 99,9 | 99,9 | 99,9 | 99,9 |
| Європейська ефективність (%) | 97,5 | 97,5 | 97,5 | 97,7 | 97,7 | 97,7 |
| Максимальна ефективність (%) | 98,0 | 98,0 | 98,0 | 98,2 | 98,2 | 98,2 |
| Максимальна ефективність заряджання/розряджання батареї (%) | 97,6 | 97,6 | 97,6 | 97,8 | 97,8 | 97,8 |
| Захист | ||||||
| Вимикач DC | Так | Так | Так | Так | Так | Так |
| Захист від зворотньої поляризації PV | Так | Так | Так | Так | Так | Так |
| Захист від перенапруги виходу | Так | Так | Так | Так | Так | Так |
| Захист від перевантаження виходу | Так | Так | Так | Так | Так | Так |
| Захист від островної роботи | Так | Так | Так | Так | Так | Так |
| Ідентифікація залишкового струму | Так | Так | Так | Так | Так | Так |
| Ідентифікація резистора ізоляції | Так | Так | Так | Так | Так | Так |
| Рівень захисту від перенапруги | II | II | II | II | II | II |
| Захист полярності батареї | Так | Так | Так | Так | Так | Так |
| Загальні дані | ||||||
| Розміри (мм) | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 |
| Вага (кг) | 33 | 33 | 33 | 37 | 37 | 37 |
| Топологія | безтрансформаторний | безтрансформаторний | безтрансформаторний | безтрансформаторний | безтрансформаторний | безтрансформаторний |
| Споживана потужність у режимі очікування (Вт) | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 |
| Діапазон робочої температури (°C) | -30~+60 | -30~+60 | -30~+60 | -30~+60 | -30~+60 | -30~+60 |
| Вологість (%) | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 |
| Шум (дБ) | < 45 | < 45 | < 45 | < 45 | < 45 | < 45 |
| Максимальна висота роботи (м) | < 4000 | < 4000 | < 4000 | < 4000 | < 4000 | < 4000 |
| Охолодження | природне | природне | природне | придушене повітря | придушене повітря | придушене повітря |
| Ступінь захисту | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 |
| Функції | ||||||
| Термінал DC | MC4 | MC4 | MC4 | MC4 | MC4 | MC4 |
| Термінал мережі AC | з’єднувач 5P | з’єднувач 5P | з’єднувач 5P | з’єднувач 5P | з’єднувач 5P | з’єднувач 5P |
| Зап. термінал AC | з’єднувач 5P | з’єднувач 5P | з’єднувач 5P | з’єднувач 5P | з’єднувач 5P | з’єднувач 5P |
| Дисплей | LCD | LCD | LCD | LCD | LCD | LCD |
| Інтерфейс моніторингу | Bluetooth/RS485/Wi-Fi/GPRS (додатково) | Bluetooth/RS485/Wi-Fi/GPRS (додатково) | Bluetooth/RS485/Wi-Fi/GPRS (додатково) | Bluetooth/RS485/Wi-Fi/GPRS (додатково) | Bluetooth/RS485/Wi-Fi/GPRS (додатково) | Bluetooth/RS485/Wi-Fi/GPRS (додатково) |
| Паралельна робота | так | так | так | так | так | так |
| Гарантія (років) | 5 | 5 | 5 | 5 | 5 | 5 |
| Стандарт | ||||||
| EMC | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 |
| Стандарти безпеки | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 |
| Стандарти електричної мережі | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 |
