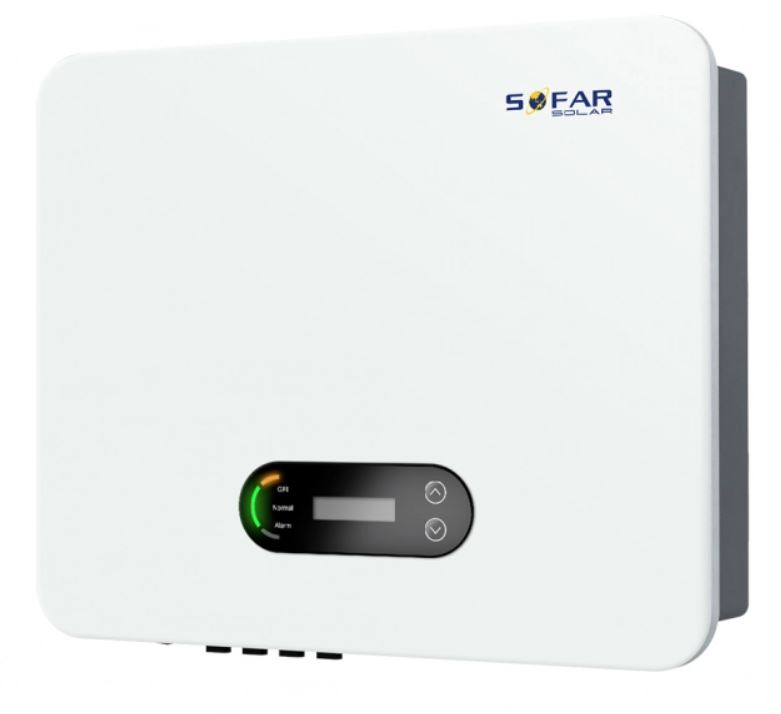

Інвертор SOFAR 17 KTLX – G3
SKU: F2318
EAN: 5905951582122
| Виробник | |
|---|---|
| Номінальна потужність | |
| Живлення | |
| Гібридний пристрій | |
| Режим роботи off-grid | |
| MPPT | 2 |
| Гарантія | |
| Чиста ширина | |
| Чиста глибина | |
| Чиста висота | |
| CAN | Ні |
| CAN 2.0 | Ні |
| RS485 | Так |
| SPD Тип I | |
| SPD Тип II | |
| SPD Typ III | Ні |
| SPD – Вільний слот | |
| AFCI | Опційно |
| Діапазон напруги MPPT | |
| Вага | 25,5 kg |
Деталі продукту
| Виробник | |
|---|---|
| Номінальна потужність | |
| Живлення | |
| Гібридний пристрій | |
| Режим роботи off-grid | |
| MPPT | 2 |
| Гарантія | |
| Чиста ширина | |
| Чиста глибина | |
| Чиста висота | |
| CAN | Ні |
| CAN 2.0 | Ні |
| RS485 | Так |
| SPD Тип I | |
| SPD Тип II | |
| SPD Typ III | Ні |
| SPD – Вільний слот | |
| AFCI | Опційно |
| Діапазон напруги MPPT | |
| Вага | 25,5 kg |
Sofar 12K~24KTLX-G3 – Трифазний інвертор з подвійним MPPT
Інвертор Sofar серії 12K~24KTLX-G3 – це технологічно просунуте рішення для великих фотогальванічних систем, що забезпечує ефективність, надійність та можливість легкого моніторингу установок.
Головні особливості:
- Висока ефективність: Максимальна ефективність на рівні 98,75% гарантує оптимальне використання енергії.
- Віддалене оновлення програмного забезпечення: Спрощує підтримку інвертора у найкращому стані.
- Інтелектуальний моніторинг строк: Забезпечує повний контроль над продуктивністю фотогальванічної системи.
- SPD типу II: Захист як для постійного, так і для змінного струму підвищує безпеку використання.
- Низька напруга запуску: Широкий діапазон напруги MPPT дозволяє раніше запускати систему та подовжувати час її роботи.
Чому варто вибрати Sofar 12K~24KTLX-G3?
Sofar 12K~24KTLX-G3 – це ідеальне рішення для вимогливих комерційних і промислових установок. Завдяки можливості тривалого перевантаження до 110% цей інвертор чудово справляється з піковими навантаженнями, забезпечуючи стабільну та ефективну роботу. Природне охолодження та відсутність вентиляторів гарантують тиху експлуатацію та триваліший термін служби пристрою.
Datasheet Sofar 17 KTLX - G3
datasheet-sofar-17-ktlx-g3.pdf
| Вхідні дані (DC) | ||||||
|---|---|---|---|---|---|---|
| Параметр | 12KTLX-G3 | 15KTLX-G3 | 17KTLX-G3 | 20KTLX-G3 | 22KTLX-G3 | 24KTLX-G3 |
| Рекомендована максимальна вхідна потужність (Wp) | 18,000 | 22,500 | 22,500 | 30,000 | 33,000 | 36,000 |
| Максимальна потужність DC для одного MPPT (W) | 12,000 / 6,000 | 15,000 / 7,500 | 12,750 | 15,000 | 16,500 | 18,000 |
| Кількість MPPT | 2 | 2 | 2 | 2 | 2 | 2 |
| Кількість входів DC | 2/1 | 2/1 | 2/2 | 2/2 | 2/2 | 2/2 |
| Максимальна вхідна напруга (V) | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 |
| Напруга старту (V) | 160 | 160 | 160 | 160 | 160 | 160 |
| Номінальна вхідна напруга (V) | 600 | 600 | 600 | 600 | 600 | 600 |
| Діапазон робочої напруги MPPT (V) | 140–1000 | 140–1000 | 140–1000 | 140–1000 | 140–1000 | 140–1000 |
| Повна потужність діапазону напруги MPPT (V) | 450–850 | 480–850 | 450–850 | 480–850 | 510–800 | 540–800 |
| Максимальний вхідний струм MPPT (A) | 26 / 13 | 26 / 13 | 26 / 26 | 26 / 26 | 26 / 26 | 26 / 26 |
| Максимальний струм короткого замикання на MPPT (A) | 36 / 18 | 36 / 18 | 36 / 36 | 36 / 36 | 36 / 36 | 36 / 36 |
| Вихідні дані (AC) | ||||||
| Номінальна потужність (W) | 12,000 | 15,000 | 17,000 | 20,000 | 22,000 | 24,000 |
| Максимальна потужність AC (VA) | 13,200 | 16,500 | 18,700 | 22,000 | 24,200 | 26,400 |
| Номінальний вихідний струм (A) | 17.4 | 23.9 | 27.1 | 31.9 | 35.1 | 38.3 |
| Максимальний вихідний струм | 3/N/PE, 220 V/380, 230 V/400 | 3/N/PE, 220 V/380, 230 V/400 | 3/N/PE, 220 V/380, 230 V/400 | 3/N/PE, 220 V/380, 230 V/400 | 3/N/PE, 220 V/380, 230 V/400 | 3/N/PE, 220 V/380, 230 V/400 |
| Номінальна напруга мережі (VAC) | 310–480 (відповідно до місцевого стандарту) | 310–480 (відповідно до місцевого стандарту) | 310–480 (відповідно до місцевого стандарту) | 310–480 (відповідно до місцевого стандарту) | 310–480 (відповідно до місцевого стандарту) | 310–480 (відповідно до місцевого стандарту) |
| Діапазон напруги мережі (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| Номінальна частота (Hz) | 45–55 / 54–66 (відповідно до місцевого стандарту) | 45–55 / 54–66 (відповідно до місцевого стандарту) | 45–55 / 54–66 (відповідно до місцевого стандарту) | 45–55 / 54–66 (відповідно до місцевого стандарту) | 45–55 / 54–66 (відповідно до місцевого стандарту) | 45–55 / 54–66 (відповідно до місцевого стандарту) |
| Діапазон частоти мережі (%) | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 |
| THDi (%) | < 3 | < 3 | < 3 | < 3 | < 3 | < 3 |
| Коефіцієнт потужності | 1 (регулювання +/- 0,8) | 1 (регулювання +/- 0,8) | 1 (регулювання +/- 0,8) | 1 (регулювання +/- 0,8) | 1 (регулювання +/- 0,8) | 1 (регулювання +/- 0,8) |
| Ефективність | ||||||
| Максимальна ефективність (%) | 98.60 | 98.75 | 98.75 | 98.75 | 98.75 | 98.75 |
| Європейська ефективність (%) | 98.10 | 98.20 | 98.20 | 98.20 | 98.20 | 98.20 |
| Споживання власної потужності вночі (W) | < 0.5 | < 0.5 | < 0.5 | < 0.5 | < 0.5 | < 0.5 |
| Ефективність MPPT (%) | > 99.9 | > 99.9 | > 99.9 | > 99.9 | > 99.9 | > 99.9 |
| Захист | ||||||
| Захист від зворотної полярності DC | Так | Так | Так | Так | Так | Так |
| Захист від роботи в острівному режимі | Так | Так | Так | Так | Так | Так |
| Захист від витоку струму | Так | Так | Так | Так | Так | Так |
| Захист проти відсутності заземлення | Так | Так | Так | Так | Так | Так |
| Моніторинг помилок стрингів PV | Так | Так | Так | Так | Так | Так |
| Блокування витоку енергії | Так | Так | Так | Так | Так | Так |
| Включення DC | Так | Так | Так | Так | Так | Так |
| AFCI | Опціонально | Опціонально | Опціонально | Опціонально | Опціонально | Опціонально |
| Вхід/вихід SPD | PV: тип II стандартний, AC: тип II стандартний | PV: тип II стандартний, AC: тип II стандартний | PV: тип II стандартний, AC: тип II стандартний | PV: тип II стандартний, AC: тип II стандартний | PV: тип II стандартний, AC: тип II стандартний | PV: тип II стандартний, AC: тип II стандартний |
| Комунікації | ||||||
| Одиниця керування потужністю | Відповідно до сертифікації та замовлення | Відповідно до сертифікації та замовлення | Відповідно до сертифікації та замовлення | Відповідно до сертифікації та замовлення | Відповідно до сертифікації та замовлення | Відповідно до сертифікації та замовлення |
| Стандартний режим комунікації | RS485 / USB / Bluetooth, опціонально: Wi-Fi / GPRS | RS485 / USB / Bluetooth, опціонально: Wi-Fi / GPRS | RS485 / USB / Bluetooth, опціонально: Wi-Fi / GPRS | RS485 / USB / Bluetooth, опціонально: Wi-Fi / GPRS | RS485 / USB / Bluetooth, опціонально: Wi-Fi / GPRS | RS485 / USB / Bluetooth, опціонально: Wi-Fi / GPRS |
| Пам’ять оперативних даних (роки) | 25 | 25 | 25 | 25 | 25 | 25 |
| Загальні дані | ||||||
| Діапазон температури навколишнього середовища (℃) | –30~+60 | –30~+60 | –30~+60 | –30~+60 | –30~+60 | –30~+60 |
| Топологія | Безтрансформаторний | Безтрансформаторний | Безтрансформаторний | Безтрансформаторний | Безтрансформаторний | Безтрансформаторний |
| Ступінь захисту | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 |
| Діапазон допустимої вологості (%) | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 |
| Максимальна висота експлуатації (м над рівнем моря) | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 |
| Шум (дБ) | < 40 | < 40 | < 40 | < 40 | < 40 | < 40 |
| Вага (кг) | 20 | 20 | 22 | 22 | 22 | 22 |
| Охолодження | Природне | Природне | Вентилятор | Вентилятор | Вентилятор | Вентилятор |
| Розміри (Вис. × Шир. × Глуб.) (мм) | 513 × 425 × 189 | 513 × 425 × 189 | 513 × 425 × 189 | 513 × 425 × 189 | 513 × 425 × 189 | 513 × 425 × 189 |
| Дисплей | LCD & Bluetooth + Додаток | LCD & Bluetooth + Додаток | LCD & Bluetooth + Додаток | LCD & Bluetooth + Додаток | LCD & Bluetooth + Додаток | LCD & Bluetooth + Додаток |
| Гарантія (роки) | 10 | 10 | 10 | 10 | 10 | 10 |
| Стандарти | ||||||
| Стандарт EMC | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 |
| Стандарти безпеки | IEC62109-1/2, IEC62116, IEC61727, IEC61683, IEC60068(1,2,14,30) | IEC62109-1/2, IEC62116, IEC61727, IEC61683, IEC60068(1,2,14,30) | IEC62109-1/2, IEC62116, IEC61727, IEC61683, IEC60068(1,2,14,30) | IEC62109-1/2, IEC62116, IEC61727, IEC61683, IEC60068(1,2,14,30) | IEC62109-1/2, IEC62116, IEC61727, IEC61683, IEC60068(1,2,14,30) | IEC62109-1/2, IEC62116, IEC61727, IEC61683, IEC60068(1,2,14,30) |
| Стандарти мережі електропостачання | AS/NZS 4777, VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN50549, G98/G99, EN50530, NB/T32004 | AS/NZS 4777, VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN50549, G98/G99, EN50530, NB/T32004 | AS/NZS 4777, VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN50549, G98/G99, EN50530, NB/T32004 | AS/NZS 4777, VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN50549, G98/G99, EN50530, NB/T32004 | AS/NZS 4777, VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN50549, G98/G99, EN50530, NB/T32004 | AS/NZS 4777, VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN50549, G98/G99, EN50530, NB/T32004 |
