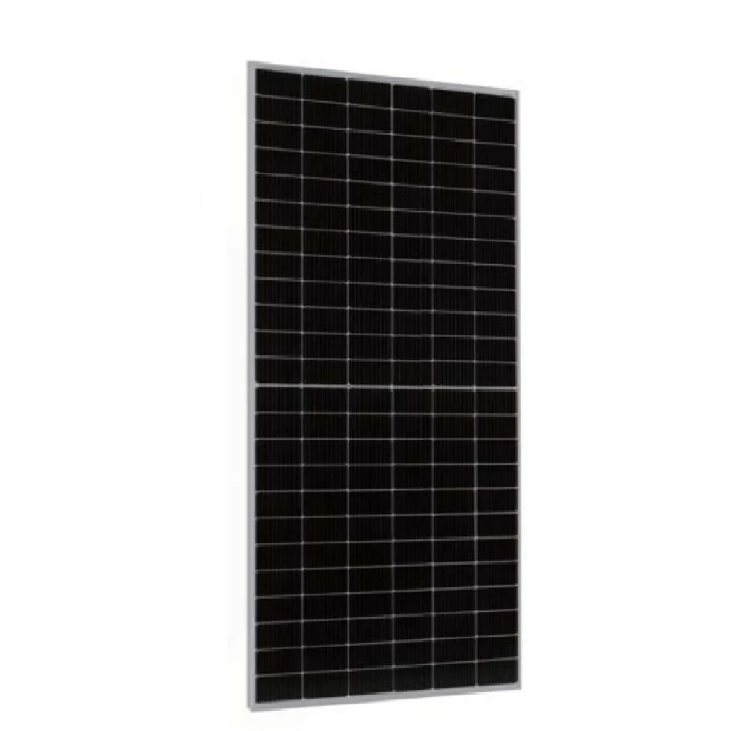

Модуль JINKO JKM550M-72HC-BDVP
| Виробник | |
|---|---|
| Товщина рамки | |
| Лінійна гарантія на потужність | |
| Гарантія на продукт | |
| Кількість BusBar | |
| Кількість на піддоні | |
| Кількість у контейнері | |
| Колір рамки | |
| Потужність | |
| ККД (або Ефективність) | |
| Ширина | |
| Висота | |
| Максимальне статичне навантаження (Па) | |
| Вага | 31 kg |
Деталі продукту
| Виробник | |
|---|---|
| Товщина рамки | |
| Лінійна гарантія на потужність | |
| Гарантія на продукт | |
| Кількість BusBar | |
| Кількість на піддоні | |
| Кількість у контейнері | |
| Колір рамки | |
| Потужність | |
| ККД (або Ефективність) | |
| Ширина | |
| Висота | |
| Максимальне статичне навантаження (Па) | |
| Вага | 31 kg |
Серія Jinko Solar Tiger Pro 72HC-BDVP 535-555 Вт
Фотогальванічні модулі Jinko Solar Tiger Pro 72HC-BDVP 535-555 Вт – це технологічно розвинені панелі типу P, які поєднують біваріантну технологію з максимальною ефективністю та довговічністю. Завдяки підвищеній вихідній потужності, механічній стійкості та тривалим гарантіям, ці модулі є ідеальним рішенням для комерційних та промислових установок.
Основні характеристики модулів серії Tiger Pro 72HC-BDVP:
- Технологія Multi Busbar – покращує захоплення світла та збір струму, підвищуючи енергетичну ефективність і надійність модуля.
 - Стійкість до PID – сучасні процеси виробництва та контроль матеріалів забезпечують захист від деградації, викликаної потенціалом (PID), підвищуючи довговічність модуля.
 - Вища вихідна потужність – модулі пропонують збільшення потужності на 5-25%, що зменшує витрати на виробництво енергії (LCOE) та підвищує рентабельність інвестицій (IRR).
 - Довший період високого отримання – річна деградація становить лише 0,45%, а 30-річна лінійна гарантія на ефективність забезпечує стабільне виробництво енергії протягом багатьох десятиліть.
 - Більша механічна стійкість – модулі сертифіковані на витримування вітрових навантажень (2400 Па) та снігових (5400 Па), що гарантує довговічність в екстремальних погодних умовах.
 - Технологія біваріантності – двостороннє генерацію енергії дозволяє використовувати відбите світло, підвищуючи загальне виробництво енергії.

Для кого це хороший вибір?
Модулі Jinko Solar Tiger Pro 72HC-BDVP 535-555 Вт – відмінний вибір для великих комерційних і промислових установок, які вимагають високої продуктивності, довговічності та тривалої надійності. Завдяки розвиненій технології біваріантності та низькій деградації потужності ці модулі забезпечують надійне виробництво енергії та високу рентабельність інвестицій.
Специфікація Модулів
| Електричні параметри (STC & NOCT) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Параметр | JKM535M-72HL4-BDVP | JKM540M-72HL4-BDVP | JKM545M-72HL4-BDVP | JKM550M-72HL4-BDVP | JKM555M-72HL4-BDVP | ||||||
| STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | ||
| Максимальна потужність (Pmax) [Wp] | 535 | 398 | 540 | 402 | 545 | 405 | 550 | 409 | 555 | 413 | |
| Напруга максимальної потужності (Vmp) [V] | 40,94 | 37,94 | 41,13 | 38,08 | 41,32 | 38,25 | 41,51 | 38,42 | 41,70 | 38,59 | |
| Струм максимальної потужності (Imp) [A] | 13,07 | 10,49 | 13,13 | 10,55 | 13,19 | 10,60 | 13,25 | 10,65 | 13,31 | 10,70 | |
| Відкрита напруга кола (Voc) [V] | 49,54 | 46,76 | 49,73 | 46,94 | 49,92 | 47,12 | 50,11 | 47,30 | 50,30 | 47,48 | |
| Короткочасний струм (Isc) [A] | 13,83 | 11,17 | 13,89 | 11,22 | 13,95 | 11,27 | 14,01 | 11,32 | 14,07 | 11,36 | |
| Коефіцієнт ефективності модуля STC [%] | 20,71 | 20,90 | 21,10 | 21,29 | 21,48 | ||||||
| Температурні коефіцієнти та параметри для системного з’єднання | |||||||||||
| Параметр | Значення | Значення | Значення | Значення | Значення | ||||||
| Температурний коефіцієнт потужності (Pmax) [%/°C] | -0,35 | -0,35 | -0,35 | -0,35 | -0,35 | ||||||
| Температурний коефіцієнт напруги (Voc) [%/°C] | -0,28 | -0,28 | -0,28 | -0,28 | -0,28 | ||||||
| Температурний коефіцієнт струму (Isc) [%/°C] | +0,048 | +0,048 | +0,048 | +0,048 | +0,048 | ||||||
| Номінальна температура роботи елемента (NOCT) [°C] | 45 ± 2 | 45 ± 2 | 45 ± 2 | 45 ± 2 | 45 ± 2 | ||||||
| Температура роботи [°C] | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | ||||||
| Максимальне напруга системи [V] | 1500 DC (IEC) | 1500 DC (IEC) | 1500 DC (IEC) | 1500 DC (IEC) | 1500 DC (IEC) | ||||||
| Максимальне навантаження запобіжника [A] | 30 | 30 | 30 | 30 | 30 | ||||||
| Т tolerancia potężności [%] | 0 ~ +3 | 0 ~ +3 | 0 ~ +3 | 0 ~ +3 | 0 ~ +3 | ||||||
| Посилений коефіцієнт двосторонньої роботи [%] | 70±5 | 70±5 | 70±5 | 70±5 | 70±5 | ||||||
| Механічна стійкість | |||||||||||
| Параметр | Значення | Значення | Значення | Значення | Значення | ||||||
| Навантаження вітром [Pa] | 2400 | 2400 | 2400 | 2400 | 2400 | ||||||
| Навантаження снігом [Pa] | 5400 | 5400 | 5400 | 5400 | 5400 | ||||||
| Конфігурація упаковки | |||||||||||
| Параметр | Значення | Значення | Значення | Значення | Значення | ||||||
| Палета | 36 шт /палета | 36 шт /палета | 36 шт /палета | 36 шт /палета | 36 шт /палета | ||||||
| Стіл | 72 шт/палета | 72 шт/палета | 72 шт/палета | 72 шт/палета | 72 шт/палета | ||||||
| Контейнер 40’HQ | 720 шт/контейнер 40’HQ | 720 шт/контейнер 40’HQ | 720 шт/контейнер 40’HQ | 720 шт/контейнер 40’HQ | 720 шт/контейнер 40’HQ | ||||||
| Механічні специфікації | |||||||||||
| Параметр | Значення | Значення | Значення | Значення | Значення | ||||||
| Тип елемента | Монокристалічний тип P | Монокристалічний тип P | Монокристалічний тип P | Монокристалічний тип P | Монокристалічний тип P | ||||||
| Кількість елементів | 144 (6×24) | 144 (6×24) | 144 (6×24) | 144 (6×24) | 144 (6×24) | ||||||
| Розміри [мм] | 2278×1134×30 | 2278×1134×30 | 2278×1134×30 | 2278×1134×30 | 2278×1134×30 | ||||||
| Вага [кг] | 31 | 31 | 31 | 31 | 31 | ||||||
| Переднє скло | 2,0 мм, антирефлексне покриття | 2,0 мм, антирефлексне покриття | 2,0 мм, антирефлексне покриття | 2,0 мм, антирефлексне покриття | 2,0 мм, антирефлексне покриття | ||||||
| Заднє скло | 2,0 мм, загартоване скло | 2,0 мм, загартоване скло | 2,0 мм, загартоване скло | 2,0 мм, загартоване скло | 2,0 мм, загартоване скло | ||||||
| Рама | Анодний алюмінієвий сплав | Анодний алюмінієвий сплав | Анодний алюмінієвий сплав | Анодний алюмінієвий сплав | Анодний алюмінієвий сплав | ||||||
| Коробка з’єднання | Ступінь захисту IP68 | Ступінь захисту IP68 | Ступінь захисту IP68 | Ступінь захисту IP68 | Ступінь захисту IP68 | ||||||
| Вихідні кабелі | TUV 1×4,0 мм² (+): 400, (-): 200 або нестандартна довжина | TUV 1×4,0 мм² (+): 400, (-): 200 або нестандартна довжина | TUV 1×4,0 мм² (+): 400, (-): 200 або нестандартна довжина | TUV 1×4,0 мм² (+): 400, (-): 200 або нестандартна довжина | TUV 1×4,0 мм² (+): 400, (-): 200 або нестандартна довжина | ||||||
| Двостороння продуктивність | |||||||||||
| 5% | Максимальна потужність (Pmax) | 562 | 567 | 572 | 578 | 583 | |||||
| Ефективність модуля STC [%] | 21,76 | 21,95 | 22,15 | 22,36 | 22,56 | ||||||
| 15% | Максимальна потужність (Pmax) | 615 | 621 | 627 | 633 | 638 | |||||
| Ефективність модуля STC [%] | 23,81 | 24,02 | 24,26 | 24,48 | 24,71 | ||||||
| 25% | Максимальна потужність (Pmax) | 669 | 675 | 681 | 688 | 694 | |||||
| Ефективність модуля STC [%] | 25,90 | 26,13 | 26,37 | 26,61 | 26,86 | ||||||
