Розподільний щит – NOARK – SHP-232 AC
SKU: F39073
EAN: 2010000038741
Деталі продукту
| Виробник | |
|---|---|
| Вага | 2,04 kg |
| CN | 85381000 |

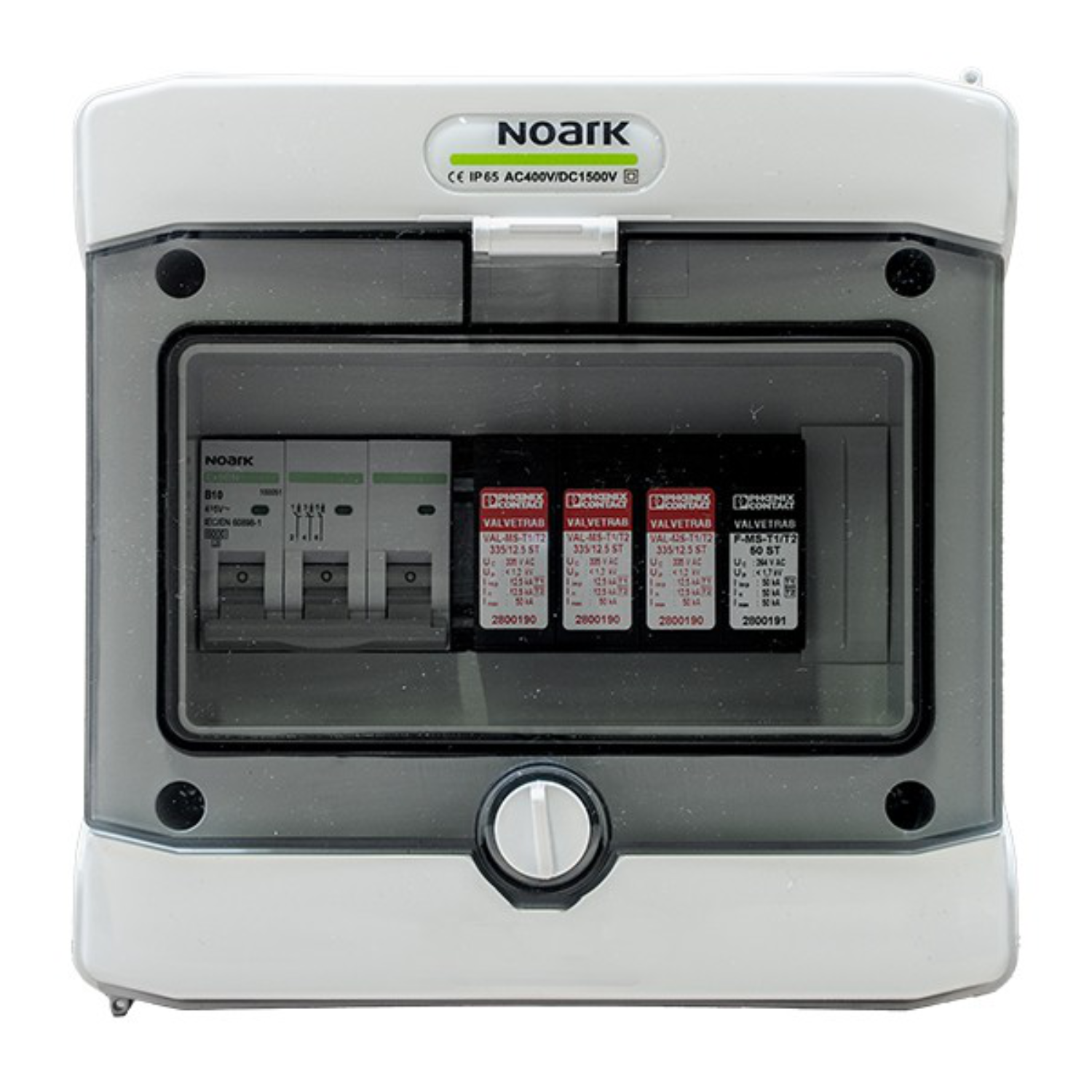

Розподільний щит NOARK SHP-232 AC
SHP-232 AC — модульний обмежувач перенапруг змінного струму типу T1/T2, інтегрований з автоматичним вимикачем, призначений для захисту фотовольтаїчних установок від наслідків перенапруг. Пристрій має ступінь захисту IP65, стійкість до УФ-випромінювання та готовність до підключення, що забезпечує безпеку та надійність системи.
Найважливіші характеристики SHP-232 AC:
- Інтегрований обмежувач перенапруг типу T1/T2 та автоматичний вимикач Noark B16A 3P.
- Номінальна напруга ізоляції U: 400 В AC, 1500 В DC.
- Ступінь захисту IP65 та стійкість до УФ-випромінювання.
- Модульна конструкція з можливістю підключення зверху або знизу.
- Номінальна вимикаюча здатність автоматичного вимикача Icn: 6 кА (IEC 60898-1) / 10 кА (IEC 60947-2).
- Номінальний імпульсний струм обмежувача Imax (8/20 μs): 50 кА.
- Гарантія: 5 років.
Для кого це хороший вибір?
SHP-232 AC — ідеальне рішення для монтажників та власників фотовольтаїчних систем, які шукають комплексний захист від перенапруг. Завдяки високому ступеню захисту IP65 та стійкості до УФ-випромінювання, пристрій підходить для встановлення в складних зовнішніх умовах, що робить його відмінним вибором для житлових і комерційних об’єктів, де важливо забезпечити довгострокову безпеку обладнання.
| ОСНОВНІ ПАРАМЕТРИ | |
|---|---|
| Модель | SHP-232 AC |
| Кількість полів | 8 |
| ЕЛЕКТРИЧНІ ТА МЕХАНІЧНІ ПАРАМЕТРИ КОРПУСУ | |
| Розміри корпусу без кабельних вводів і MC4 (Дов|Шир|Вис) (мм) | 120.00 | 202.00 | 201.00 |
| Виконання відповідає | EN 60670-1, EN 62208 |
| Ступінь захисту | IP65 |
| Клас захисту | II |
| Номінована напруга ізоляції U₁ (В) | 400 V AC, 1500 V DC |
| Випробування розжареним стрижнем (°C) | 650°C |
| Ударостійкість | IK08 |
| Стійкість до УФ | Так |
| Пластик для переробки | безгалогенний |
| Робоча температура (°C) | -25°C до +60°C |
| ДЕТАЛЬНІ ХАРАКТЕРИСТИКИ | |
| Автоматичний вимикач (MCB) | |
| Виробник / Модель | Noark / Ex9BN 3P B16 |
| Номінальний струм (А) | 16 A; 3-полюсний |
| Номінальна робоча напруга Ue (В) | 230/415 V AC |
| Мінімальна напруга (В) | 72 V DC на полюс (1P, 2P), 48 V DC на полюс (3P, 4P) |
| Номінальна імпульсна витримувана напруга Uimp (кВ) | 6 kV |
| Номінальна здатність комутації при КЗ Icn (кА) | 6 kA (IEC/EN 60898-1), 10 kA (IEC/EN 60947-2) |
| Номінована напруга ізоляції U₁ (В) | 690 V AC |
| Кількість полюсів | 3 |
| Частота (Гц) | 50/60 Hz |
| Характеристика | B |
| Відповідає стандартам | IEC/EN 60898-1, IEC/EN 60947-2 |
| Механічна довговічність (вмикань) | 20 000 |
| Електричний ресурс (вмикань) | 10 000 |
| Клас обмеження енергії | 3 |
| Категорія використання | A |
| Напрям живлення | Будь-який (зверху або знизу) |
| Обмежувач перенапруги AC (SPD) | |
| Виробник / Модель | Phoenix/VAL-MS-T1/T2 335/12.5/3+1 |
| Відповідає стандартам | EN 61643-11 / IEC 61643-11 |
| Клас випробувань IEC | I / II, T1 / T2 |
| Система живлення IEC | TT, TN-S |
| Кількість полюсів | 4 |
| Лінії захисту | L-N, L-PE, N-PE |
| Напрям дії | 3L-N & N-PE |
| Номінальна напруга Un (В) | 240/415 V AC |
| Номінальна частота fN (Гц) | 50 Hz (60 Hz) |
| Максимальна робоча напруга Uc (L-N) (V AC) | 335 V AC |
| Максимальна робоча напруга Uc (L-PE) (V AC) | 335 V AC |
| Максимальна робоча напруга Uc (N-PE) (V AC) | 264 V AC |
| Номінальний струм навантаження I (А) | 80 A |
| Струм захисного провідника |PE (мА) | ≤ 5 mA |
| Споживана потужність у режимі очікування Pc (mVA) | ≤ 810 mVA |
| Номінальний відвідний струм I (8/20) µs (кА) | 12,5 kA (L-N), 12,5 kA (L-PE), 50 kA (N-PE) |
| Максимальний розрядний струм Imax (8/20) μs (кА) | 50 kA |
| Випробувальний струм блискавки (10/350) µs, заряд (As) | 6,25 As (L-N), 6,25 As (L-PE), 25 As (N-PE) |
| Випробувальний струм блискавки (10/350) µs, питома енергія (kJ/Ω) | 39 kJ/Q (L-N), 39 kJ/Q (L-PE), 625 kJ/Ω (N-PE) |
| Випробувальний струм блискавки (10/350) µs, пікова величина струму limp (кА) | 12,5 kA (L-N), 12,5 kA (L-PE), 50 kA (N-PE) |
| Сумарний відвідний струм Itotal (8/20) μs (кА) | 50 kA |
| Сумарний відвідний струм Itotal (10/350) μs (кА) | 50 kA |
| Здатність гасити наступний струм Ifi (N-PE) (кА) | 50 kA |
| Стійкість до короткого замикання ISCCR (кА) | 100 A |
| Рівень захисту Up (L-N) (кВ) | ≤ 1,2 kV |
| Рівень захисту Up (L-PE) (кВ) | ≤ 1,6 kV (30 kA – 8/20 μs) |
| Рівень захисту Up (N-PE) (кВ) | ≤ 2 kV |
| Залишкова напруга Ures (L-N) (кВ) | ≤ 1,7 kV |
| Залишкова напруга Ures (L-PE) (кВ) | ≤ 1,2 kV (при In) |
| Залишкова напруга Ures (N-PE) (кВ) | ≤ 1,2 kV (при 5 kA) |
| Поведінка при TOV для U₁ (L-N) (V AC) | 415 V AC (5s) |
| Поведінка при TOV для U₁ (N-PE) (V AC) | 457 V AC (120 min) |
| Час спрацьовування t₁ (L-N) (ms) | 1200 V AC (200 ms) |
| Час спрацьовування t₁ (L-PE) (ns) | ≤ 25 ns |
| Час спрацьовування tд (N-PE) (ns) | ≤ 100 ns |
| Максимальний попередній захист у прохідних установках (А) | 80 A (gG 16 mm²) |
| Максимальне значення запобіжника в радіальній схемі (А) | 160 A (gG) |
| Максимальний розрядний струм Imax (8/20) μs (кА) | 65 kA |
| ЗАГАЛЬНА ІНФОРМАЦІЯ | |
| Гарантія (роки) | 5 |
| Готова до підключення | Так |
| Вага (кг) | 1.740 кг |
