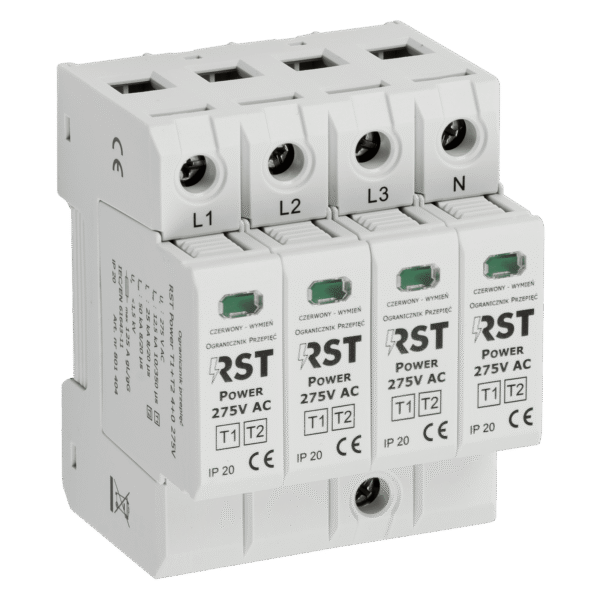

Ogranicznik Przepięć RST Power T1+T2 4+0 275V (FM)
Ogranicznik przepięć RST Power T1+T2 4+0 275V (FM) to wysokiej jakości, kombinowany ochronnik typu 1+2, przeznaczony do zabezpieczania trójfazowych instalacji w układzie TNS (230/400 V). Zapewnia on kompleksową ochronę przed skutkami częściowych prądów piorunowych oraz przepięciami indukowanymi i łączeniowymi. Dzięki wbudowanemu stykowi zdalnej sygnalizacji (wersja FM), umożliwia integrację z systemami nadzoru, co podnosi poziom bezpieczeństwa instalacji.
Najważniejsze cechy Ogranicznika Przepięć RST Power T1+T2 4+0 275V (FM):
- Kombinowana ochrona Typu 1+2: Zapewnia kompleksowe zabezpieczenie instalacji elektrycznej przed częściowymi prądami piorunowymi oraz przepięciami wewnętrznymi.
- Wysoka zdolność odprowadzania prądów: Skutecznie odprowadza prądy udarowe, z prądem piorunowym (10/350 µs) Iimp na poziomie 12,5 kA oraz maksymalnym prądem wyładowczym (8/20 µs) Imax 50 kA.
- Zdalna sygnalizacja uszkodzenia (wersja FM): Wyposażony w bez potencjałowy styk przełączny (NO/NC – SPDT), który informuje o konieczności wymiany wkładki, co jest kluczowe w systemach wymagających stałego nadzoru.
- Niski napięciowy poziom ochrony: Zapewnia napięciowy poziom ochrony (Up) poniżej 1,5 kV, skutecznie chroniąc wrażliwe urządzenia końcowe przed uszkodzeniem.
- Wizualna kontrola stanu: Każdy moduł posiada optyczną sygnalizację stanu (zielony – sprawny, czerwony – uszkodzony), co pozwala na szybką i łatwą ocenę działania ochronnika.
Dla kogo jest to dobry wybór?
Ogranicznik przepięć RST Power T1+T2 w wersji FM jest niezbędnym elementem zabezpieczającym dla instalacji domowych, komercyjnych i przemysłowych. Jest to idealny wybór dla instalatorów i właścicieli obiektów, którzy priorytetowo traktują bezpieczeństwo i niezawodność instalacji elektrycznej. Wersja ze stykiem zdalnej sygnalizacji jest szczególnie polecana do zastosowań w rozdzielnicach głównych obiektów, gdzie wymagany jest stały monitoring stanu zabezpieczeń, takich jak budynki użyteczności publicznej, zakłady produkcyjne czy serwerownie.
| Parametr | RST Power T1+T2 4+0 275V | RST Power T1+T2 4+0 275V FM |
|---|---|---|
| Klasyfikacja SPD wg PN-EN 61643-11 | ||
| Typ konstrukcji SPD | Typ 1+2, kombinowany, z elementem ucinającym napięcie | |
| Napięcie znamionowe AC (Un) (V) | 230/400 | |
| Największe napięcie trwałej pracy AC (50/60Hz) (Uc) (V) | 275 | |
| Konfiguracja połączeń | CT1 4+0 | |
| Rodzaj sieci | 3-fazowa TNS | |
| Prąd piorunowy (10/350 µs) L/N – PE (Iimp) (kA) | 12,5 | |
| Maksymalny prąd wyładowczy (8/20 µs) L/N – PE (Imax) (kA) | 50 | |
| Znamionowy prąd wyładowczy (8/20 µs) L/N – PE (In) (kA) | 25 | |
| Napięciowy poziom ochrony L/N – PE (Up) (kV) | < 1,5 | |
| Napięciowy poziom ochrony L – N (Up) (kV) | < 2,0 | |
| Przepięcia tymczasowe (TOV) (Ut) | 393 V/5 s; 1453 V/200 ms | |
| Zdolność gaszenia prądu następczego AC (Ifi) | 1000 Arms/255 V | |
| Prąd upływu przy Uc (IPE) | brak | |
| Czas zadziałania (ta) (ns) | < 100 | |
| Maksymalny prąd zabezpieczenia, przy którym SPD nie wymaga dobezpieczenia | 125 A gL/gG | |
| Przekrój przewodów przyłączeniowych drut/linka (mm²) | 6 – 35 / 6 – 25 | |
| Przekrój przewodów przyłączeniowych (AWG) | 9 – 2 / 9 – 3 | |
| Sygnalizacja optyczna sprawny / uszkodzony | zielony / czerwony | |
| Zakres temperatur pracy (T) (°C) | -40 … +70 | |
| Dopuszczalna wilgotność powietrza (RH) (%) | 90 | |
| Materiał obudowy/Klasa palności wg UL 94 | termoplastyczny / V0 | |
| Stopień ochrony obudowy (IP) | IP 20 | |
| Wymiary obudowy (mm) | 72 x 90 x 67 (4TE) | |
| Montaż | szyna 35 mm | |
| Parametry styków zdalnej sygnalizacji uszkodzenia (wersja FM) | ||
| Maksymalne obciążenie styków | Nie dotyczy | AC: 250 V/0,5 A; 125 V/3 A
DC: 250 V/0,1 A; 125V/0,2A |
| Rodzaj styków | Nie dotyczy | NO/NC – SPDT |
| Maksymalny przekrój przewodów przyłączeniowych (mm²) | Nie dotyczy | 1,5 |
| Maksymalny moment obrotowy dokręcania (Nm) | Nie dotyczy | 0,25 |
| Numer katalogowy | ||
| Numer katalogowy | 801 404 | 801 409 |
