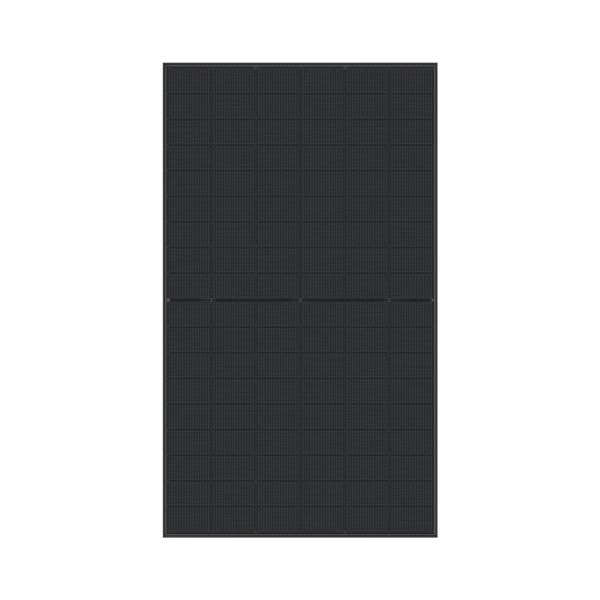

Модуль – TCL – HSM-ND54-DR500 – двосторонній
| Model | |
|---|---|
| Потужність | |
| Fullblack | |
| Колір рамки | |
| ККД (або Ефективність) | |
| Tier 1 | |
| Гарантія на продукт | |
| Лінійна гарантія на потужність | |
| Тип модуля | |
| тип фотоелемента | |
| Подвійне скло | |
| Кількість BusBar | |
| Клас вогнестійкості | |
| Товщина рамки | |
| Висота | |
| Ширина | |
| Максимальне статичне навантаження (Па) | |
| Довжина кабелю (+) | |
| Кількість на піддоні | |
| Кількість у контейнері | |
| Вага | 27 kg |
| CN | 85414300 |
Валовий
Деталі продукту
| Model | |
|---|---|
| Потужність | |
| Fullblack | |
| Колір рамки | |
| ККД (або Ефективність) | |
| Tier 1 | |
| Гарантія на продукт | |
| Лінійна гарантія на потужність | |
| Тип модуля | |
| тип фотоелемента | |
| Подвійне скло | |
| Кількість BusBar | |
| Клас вогнестійкості | |
| Товщина рамки | |
| Висота | |
| Ширина | |
| Максимальне статичне навантаження (Па) | |
| Довжина кабелю (+) | |
| Кількість на піддоні | |
| Кількість у контейнері | |
| Вага | 27 kg |
| CN | 85414300 |
Фотовольтаїчна панель TCL Solar T Class HSM-ND54-DR
Фотовольтаїчна панель TCL Solar T Class HSM-ND54-DR — це сучасне рішення, яке поєднує технологію «скло-скло» з двостороннім виробленням електроенергії. Пропонує потужність у діапазоні 485–510 Вт та ефективність до 22,9%, забезпечуючи високу продуктивність і стабільне виробництво енергії за різних погодних умов. Елегантний зовнішній вигляд і міцна конструкція роблять панель ідеальним вибором для житлових та комерційних встановлень.
Найважливіші характеристики TCL Solar T Class HSM-ND54-DR:
- Двостороння конструкція, що дозволяє генерувати енергію з обох сторін панелі.
- Ефективність панелі до 22,9% для максимізації виробництва енергії.
- Міцна рама високої прочності та термічно загартоване скло для підвищеної довговічності.
- Надійність завдяки ретельним процедурам кваліфікації ланцюга постачання.
- Довгострокова гарантійна підтримка, що включає гарантію на продукт і на потужність терміном 25–30 років.
- Стійкість до екстремальних погодних умов, зокрема витримує навантаження вітром до 2400 Па та снігове навантаження до 5400 Па.
Для кого це хороший вибір?
Панель TCL Solar T Class HSM-ND54-DR ідеально підходить для домовласників та підприємств, які шукають ефективні, надійні та естетичні фотовольтаїчні рішення. Завдяки двосторонній технології та високій стійкості до погодних умов, ці панелі відмінно справляються в інсталяціях, що піддаються впливу мінливої погоди, а також у випадках, коли важлива довгострокова стабільність виробництва енергії та довговічність інвестиції.
| Параметр | HSM-ND54-DR485 | HSM-ND54-DR490 | HSM-ND54-DR495 | HSM-ND54-DR500 | HSM-ND54-DR505 | HSM-ND54-DR510 |
|---|---|---|---|---|---|---|
| Номінальна потужність (Pnom) (W) | 485 W | 490 W | 495 W | 500 W | 505 W | 510 W |
| ККД панелі (%) | 21,8% | 22,0% | 22,3% | 22,5% | 22,7% | 22,9% |
| Номінальна напруга (Vmpp) (V) | 33,10 V | 33,30 V | 33,50 V | 33,70 V | 33,90 V | 34,10 V |
| Номінальний струм (Impp) (A) | 14,66 A | 14,72 A | 14,78 A | 14,84 A | 14,90 A | 14,96 A |
| Напруга холостого ходу (Voc) (V) | 39,34 V | 39,50 V | 39,70 V | 39,92 V | 40,14 V | 40,36 V |
| Струм короткого замикання (Isc) (A) | 15,60 A | 15,67 A | 15,74 A | 15,81 A | 15,88 A | 15,95 A |
| Параметри BNPI | ||||||
| Номінальна потужність (Pnom) (W) | 532 W | 537 W | 543 W | 548 W | 553 W | 558 W |
| Напруга холостого ходу (Voc) (V) | 39,56 V | 39,71 V | 39,93 V | 40,13 V | 40,34 V | 40,54 V |
| Струм короткого замикання (Isc) (A) | 17,02 A | 17,08 A | 17,17 A | 17,24 A | 17,31 A | 17,38 A |
| Приріст від двосторонньої конструкції | ||||||
| Pmax при 5% приросту від двосторонньої конструкції (W) | 509 W | 515 W | 520 W | 525 W | 530 W | 536 W |
| Isc при 5% приросту від двосторонньої конструкції (A) | 16,38 A | 16,45 A | 16,53 A | 16,60 A | 16,67 A | 16,75 A |
| Pmax при 10% приросту від двосторонньої конструкції (W) | 534 W | 539 W | 545 W | 550 W | 556 W | 561 W |
| Isc при 10% приросту від двосторонньої конструкції (A) | 17,16 A | 17,24 A | 17,31 A | 17,39 A | 17,47 A | 17,55 A |
| Механічні дані | ||||||
| Двостороння конструкція (Pmax/Isc) | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% |
| Двостороння конструкція (Voc) | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% |
| Максимальна напруга системи (V) | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC |
| Сонячні елементи | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon |
| Скло | 2,0 мм, загартоване скло з високою світлопропускною здатністю, антирефлексне покриття | 2,0 мм, загартоване скло з високою світлопропускною здатністю, антирефлексне покриття | 2,0 мм, загартоване скло з високою світлопропускною здатністю, антирефлексне покриття | 2,0 мм, загартоване скло з високою світлопропускною здатністю, антирефлексне покриття | 2,0 мм, загартоване скло з високою світлопропускною здатністю, антирефлексне покриття | 2,0 мм, загартоване скло з високою світлопропускною здатністю, антирефлексне покриття |
| Температура експлуатації (°C) | -40°C до +85°C | -40°C до +85°C | -40°C до +85°C | -40°C до +85°C | -40°C до +85°C | -40°C до +85°C |
| Температура випробувань (IEC TS 63126) (°C) | -40°C до +70°C | -40°C до +70°C | -40°C до +70°C | -40°C до +70°C | -40°C до +70°C | -40°C до +70°C |
| Клемна коробка | IP-68, 3 шунтові діоди | IP-68, 3 шунтові діоди | IP-68, 3 шунтові діоди | IP-68, 3 шунтові діоди | IP-68, 3 шунтові діоди | IP-68, 3 шунтові діоди |
| Максимальний номінальний струм запобіжника (A) | 30 A | 30 A | 30 A | 30 A | 30 A | 30 A |
| Роз’єм | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A |
| Маса (кг) | 27 kg | 27 kg | 27 kg | 27 kg | 27 kg | 27 kg |
| Температурний коефіцієнт потужності (% / °C) | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C |
| Температурний коефіцієнт напруги (% / °C) | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C |
| Температурний коефіцієнт струму (% / °C) | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C |
| Макс. навантаження (Па/кг/м²) | Вітер: 2400 Pa, 245 кг/м² спереду і ззаду; Сніг: 5400 Pa, 550 кг/м² спереду | Вітер: 2400 Pa, 245 кг/м² спереду і ззаду; Сніг: 5400 Pa, 550 кг/м² спереду | Вітер: 2400 Pa, 245 кг/м² спереду і ззаду; Сніг: 5400 Pa, 550 кг/м² спереду | Вітер: 2400 Pa, 245 кг/м² спереду і ззаду; Сніг: 5400 Pa, 550 кг/м² спереду | Вітер: 2400 Pa, 245 кг/м² спереду і ззаду; Сніг: 5400 Pa, 550 кг/м² спереду | Вітер: 2400 Pa, 245 кг/м² спереду і ззаду; Сніг: 5400 Pa, 550 кг/м² спереду |
| Стійкість до ударів | Град діаметром 25 мм при швидкості 23 м/с | Град діаметром 25 мм при швидкості 23 м/с | Град діаметром 25 мм при швидкості 23 м/с | Град діаметром 25 мм при швидкості 23 м/с | Град діаметром 25 мм при швидкості 23 м/с | Град діаметром 25 мм при швидкості 23 м/с |
| Рама | Алюмінієвий сплав, анодований чорного кольору | Алюмінієвий сплав, анодований чорного кольору | Алюмінієвий сплав, анодований чорного кольору | Алюмінієвий сплав, анодований чорного кольору | Алюмінієвий сплав, анодований чорного кольору | Алюмінієвий сплав, анодований чорного кольору |
| Упаковка | ||||||
| Кількість модулів на 1 піддон | 36 | 36 | 36 | 36 | 36 | 36 |
| Кількість модулів у 40ft HQ контейнері | 24 | 24 | 24 | 24 | 24 | 24 |
| Кількість модулів у контейнері | 864 | 864 | 864 | 864 | 864 | 864 |
| Випробування та сертифікати | ||||||
| Стандартні випробування | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 |
| Клас вогнестійкості | Class A (IEC 61730-2/ UL 790) | Class A (IEC 61730-2/ UL 790) | Class A (IEC 61730-2/ UL 790) | Class A (IEC 61730-2/ UL 790) | Class A (IEC 61730-2/ UL 790) | Class A (IEC 61730-2/ UL 790) |
| Клас захисту | Class II (IEC 61140) | Class II (IEC 61140) | Class II (IEC 61140) | Class II (IEC 61140) | Class II (IEC 61140) | Class II (IEC 61140) |
| Сертифікати якості | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling |
| Система управління охороною праці та безпекою | CE | CE | CE | CE | CE | CE |
