| Виробник | |
|---|---|
| Model | |
| Потужність | |
| Fullblack | |
| Колір рамки | |
| ККД (або Ефективність) | |
| Tier 1 | |
| Гарантія на продукт | |
| Лінійна гарантія на потужність | |
| Тип модуля | |
| тип фотоелемента | |
| Подвійне скло | |
| Кількість BusBar | |
| Клас вогнестійкості | |
| Товщина рамки | |
| Висота | |
| Ширина | |
| Максимальне статичне навантаження (Па) | |
| Довжина кабелю (+) | |
| Довжина кабелю (-) | 1200 mm |
| Кількість на піддоні | |
| Кількість у контейнері | |
| Вага | 27,2 kg |
| CN | 85414300 |
| Виробник | |
|---|---|
| Model | |
| Потужність | |
| Fullblack | |
| Колір рамки | |
| ККД (або Ефективність) | |
| Tier 1 | |
| Гарантія на продукт | |
| Лінійна гарантія на потужність | |
| Тип модуля | |
| тип фотоелемента | |
| Подвійне скло | |
| Кількість BusBar | |
| Клас вогнестійкості | |
| Товщина рамки | |
| Висота | |
| Ширина | |
| Максимальне статичне навантаження (Па) | |
| Довжина кабелю (+) | |
| Довжина кабелю (-) | 1200 mm |
| Кількість на піддоні | |
| Кількість у контейнері | |
| Вага | 27,2 kg |
| CN | 85414300 |

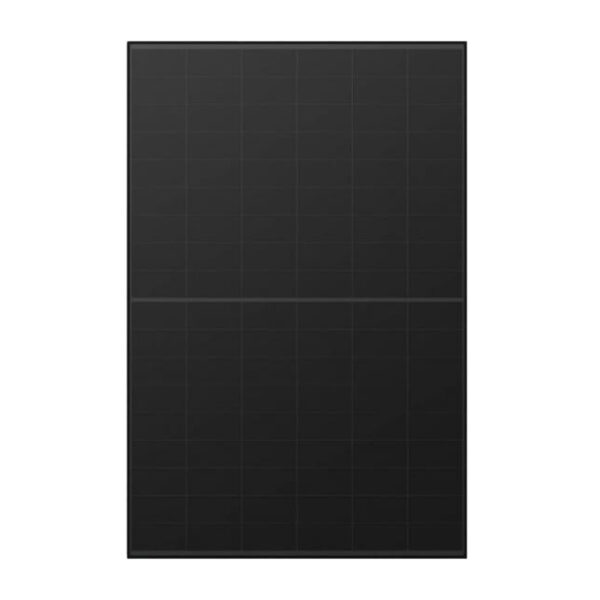

AIKO NEOSTAR 2S+ — революційна серія фотовольтаїчних модулів, яка по-новому визначає поняття ефективності та естетики. Використовуючи проривну, відзначену нагородами технологію сонячних елементів N-Type All-Back-Contact (ABC), ці модулі усувають видимі спереду електроди, пропонуючи ідеально чорний, однорідний вигляд. Конструкція з подвійного скла (Dual-Glass) у поєднанні з провідною в галузі гарантією та функцією оптимізації роботи при затіненні робить їх безкомпромісним преміум-вибором.
Це ідеальне рішення для найвибагливіших приватних клієнтів та комерційних інвесторів, які шукають продукт класу преміум. Власники будинків оцінять його бездоганну естетику, що чудово поєднується з сучасною архітектурою, а також вищу генерацію енергії завдяки оптимізації роботи при частковому затіненні. Для комерційних проєктів висока потужність і ефективність означають нижчі системні витрати (BOS) та максимізацію повернення інвестицій, захищену найкращими на ринку гарантіями.
| Параметр | AIKO-A500-MAH60Db | AIKO-A505-MAH60Db | AIKO-A510-MAH60Db | AIKO-A515-MAH60Db | AIKO-A520-MAH60Db |
|---|---|---|---|---|---|
| Електричні характеристики | |||||
| Максимальна потужність (Pmax) (STC) (Вт) | 500 | 505 | 510 | 515 | 520 |
| Максимальна потужність (Pmax) (NOCT) (Вт) | 379 | 383 | 386 | 390 | 394 |
| Напруга холостого ходу (Voc) (STC) (В) | 45.02 | 45.12 | 45.22 | 45.32 | 45.42 |
| Напруга холостого ходу (Voc) (NOCT) (В) | 42.71 | 42.80 | 42.90 | 42.99 | 43.09 |
| Напруга в точці максимальної потужності (Vmp) (STC) (В) | 37.90 | 38.00 | 38.10 | 38.20 | 38.30 |
| Напруга в точці максимальної потужності (Vmp) (NOCT) (В) | 35.96 | 36.05 | 36.15 | 36.24 | 36.34 |
| Струм короткого замикання (Isc) (STC) (А) | 14.05 | 14.11 | 14.17 | 14.23 | 14.29 |
| Струм короткого замикання (Isc) (NOCT) (А) | 11.35 | 11.40 | 11.45 | 11.49 | 11.54 |
| Струм у точці максимальної потужності (Imp) (STC) (А) | 13.21 | 13.30 | 13.39 | 13.49 | 13.58 |
| Струм у точці максимальної потужності (Imp) (NOCT) (А) | 10.55 | 10.63 | 10.70 | 10.78 | 10.86 |
| ККД модуля (%) | 22.6% | 22.8% | 23.0% | 23.2% | 23.5% |
| Характеристики продукту | |||||
| Тип комірок | N-Type ABC | N-Type ABC | N-Type ABC | N-Type ABC | N-Type ABC |
| Скло | Двошарове скло, 2.0 + 2.0 мм, покриття, напівзагартоване | Двошарове скло, 2.0 + 2.0 мм, покриття, напівзагартоване | Двошарове скло, 2.0 + 2.0 мм, покриття, напівзагартоване | Двошарове скло, 2.0 + 2.0 мм, покриття, напівзагартоване | Двошарове скло, 2.0 + 2.0 мм, покриття, напівзагартоване |
| Рама | Чорний анодований алюміній | Чорний анодований алюміній | Чорний анодований алюміній | Чорний анодований алюміній | Чорний анодований алюміній |
| Кабель | 4mm²(IEC) 12AWG(UL) ±1200mm | 4mm²(IEC) 12AWG(UL) ±1200mm | 4mm²(IEC) 12AWG(UL) ±1200mm | 4mm²(IEC) 12AWG(UL) ±1200mm | 4mm²(IEC) 12AWG(UL) ±1200mm |
| Кількість комірок | 120 (6*20) | 120 (6*20) | 120 (6*20) | 120 (6*20) | 120 (6*20) |
| З’єднувальна коробка | IP68, 3 байпасні діоди | IP68, 3 байпасні діоди | IP68, 3 байпасні діоди | IP68, 3 байпасні діоди | IP68, 3 байпасні діоди |
| Роз’єм | MC4-Evo2 | MC4-Evo2 | MC4-Evo2 | MC4-Evo2 | MC4-Evo2 |
| Вага (кг) | 27.2Kg±3% | 27.2Kg±3% | 27.2Kg±3% | 27.2Kg±3% | 27.2Kg±3% |
| Розміри (мм) | 1954*1134*30 | 1954*1134*30 | 1954*1134*30 | 1954*1134*30 | 1954*1134*30 |
| Деталі пакування | 37 шт. на піддон / 185 шт. на 20’GP / 888 шт. на 40’HC | 37 шт. на піддон / 185 шт. на 20’GP / 888 шт. на 40’HC | 37 шт. на піддон / 185 шт. на 20’GP / 888 шт. на 40’HC | 37 шт. на піддон / 185 шт. на 20’GP / 888 шт. на 40’HC | 37 шт. на піддон / 185 шт. на 20’GP / 888 шт. на 40’HC |
| Температурні коефіцієнти (STC) | |||||
| Температурний коефіцієнт Isc (%/°C) | + 0.05 | + 0.05 | + 0.05 | + 0.05 | + 0.05 |
| Температурний коефіцієнт Voc (%/°C) | – 0.22 | – 0.22 | – 0.22 | – 0.22 | – 0.22 |
| Температурний коефіцієнт Pmax (%/°C) | – 0.26 | – 0.26 | – 0.26 | – 0.26 | – 0.26 |
| Інструкція з монтажу | |||||
| Робоча температура (°C) | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 |
| Максимальний номінальний струм послідовного запобіжника (А) | 25 | 25 | 25 | 25 | 25 |
| Клас захисту | Клас II | Клас II | Клас II | Клас II | Клас II |
| Допуск Voc і Isc (%) | ±3% | ±3% | ±3% | ±3% | ±3% |
| Максимальна напруга системи (В) | DC1500V | DC1500V | DC1500V | DC1500V | DC1500V |
| Максимальне статичне навантаження (Па) | Передня: 5400Па Задня: 2400Па | Передня: 5400Па Задня: 2400Па | Передня: 5400Па Задня: 2400Па | Передня: 5400Па Задня: 2400Па | Передня: 5400Па Задня: 2400Па |
| Випробування на град | Град діаметром 25 мм зі швидкістю 23 м/с | Град діаметром 25 мм зі швидкістю 23 м/с | Град діаметром 25 мм зі швидкістю 23 м/с | Град діаметром 25 мм зі швидкістю 23 м/с | Град діаметром 25 мм зі швидкістю 23 м/с |
| Клас вогнестійкості | IEC Клас A | IEC Клас A | IEC Клас A | IEC Клас A | IEC Клас A |
