ДЕЛЬТА PCS100HV
Деталі продукту
Час виконання замовлення становить 60/90 днів

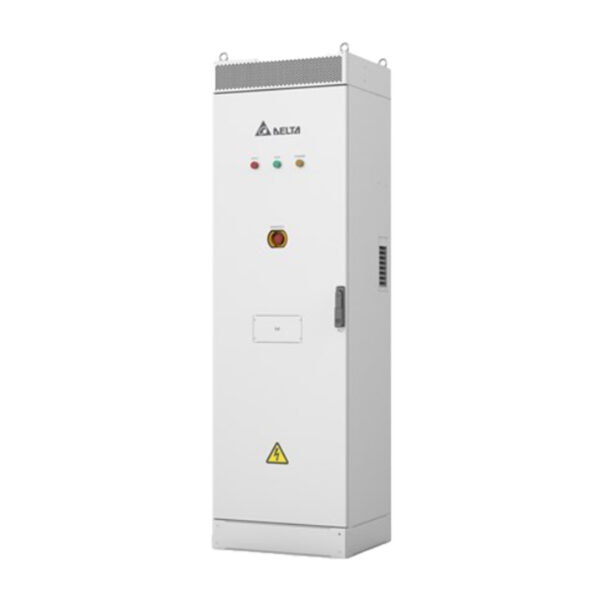

Система кондиціювання потужності (PCS) Delta PCS100HV
Система кондиціювання потужності (Power Conditioning System) Delta PCS100HV — двонаправлений інвертор для систем накопичення енергії, призначений для застосувань у мережевих (on-grid) та автономних (off-grid) режимах, таких як аварійне живлення, зниження пікових навантажень (peak shaving), зсування навантажень або власне споживання енергії з PV. Він відзначається провідною в галузі ефективністю, високим ККД та низькими втратами в режимі очікування. Компактна конструкція та масштабованість забезпечують гнучку конфігурацію й інтеграцію з популярними батарейними системами, а здатність до «чорного старту» робить його ідеальним для аварійного живлення та мікромереж.
Основні характеристики Системи кондиціювання потужності (PCS) Delta PCS100HV:
- Ефективне та точне керування потужністю: Потужність 100 кВт при змінному напрузі 400 В, піковий ККД 98% та швидкий час реакції потужності менше 20 мс.
- Універсальне застосування в накопиченні енергії: Можливість компенсації реактивної потужності, зниження пікових навантажень (peak shaving), зсування навантажень, здатність до «чорного старту» для аварійного живлення та мікромереж, а також робота в мережевому (on-grid) і автономному (off-grid) режимах.
- Гнучка конфігурація системи: Можливість масштабування шляхом об’єднання кількох блоків та підтримка 3‑фазних 4‑провідних навантажень без потреби в трансформаторі.
- Широка сумісність з акумуляторами: Інтеграція з провідними брендовими батарейними системами, включно з літій‑іонними, свинцево‑кислотними та проточними.
- Розширені параметри роботи: Широкий діапазон вхідної постійної напруги DC (650-1350 В), високий ступінь захисту IP55 та численні засоби захисту, включно з захистом від зворотної полярності постійного струму та контролем ізоляції DC.
- Широке застосування: Ідеально підходить для комерційних будівель, лікарень, зарядних станцій, університетських кампусів та заводів.
Для кого це хороший вибір?
Delta PCS100HV — відмінний вибір для девелоперів та операторів комерційних і промислових систем накопичення енергії, яким потрібне надійне, ефективне та масштабоване рішення для управління енергією. Його здатність працювати в різних застосуваннях — від покращення якості енергії до створення мікромереж — у поєднанні з високою ефективністю та сумісністю з різними технологіями акумуляторів робить його універсальним інструментом для оптимізації витрат на енергію, забезпечення безперебійного живлення та інтеграції відновлюваних джерел енергії.
| Параметр | PCS100HV |
|---|---|
| Підключення AC | |
| Номінальна напруга мережі (Vac) | 400 Vac (3P,N,PE) або (3P,PE) |
| Діапазон напруги мережі (Vac) | 352 ~ 440 Vac |
| Номінальна частота мережі (Hz) | 50 Hz |
| Діапазон частот (Hz) | 45 ~ 55 Hz |
| Номінальна потужність AC (kVA / kW) | 100 kVA / kW |
| Номінальний струм AC (A) | 145 A |
| Макс. тривалий струм AC (A) | 167 A |
| Максимальна потужність AC (kVA / kW) | 110 kVA / kW |
| THD струму (%) | < 3% |
| Інжекція струму DC | <0.5% номінального струму |
| Коефіцієнт потужності | -1 до 1, регульований безперервно |
| Підключення DC | |
| Діапазон напруги DC (Vdc) | 650 ~ 1,350 Vdc для 3P3W ¹⁾ / 700 ~ 1,350 Vdc для 3P4W в режимі Off-grid ¹⁾, ²) |
| Пускова напруга DC (V) | 650V |
| Номінальна потужність розряду / заряду (kW) | 102 kW / 98 kW |
| Макс. струм розряду / заряду (A) | 157A / 151A |
| Автономна робота (Standalone Operation) | |
| Номінальна вихідна напруга (Vac) | 400Vac (3P,N,PE) |
| Номінальна вихідна потужність (kVA / kW) | 100 kVA / kW при лінійному навантаженні; 80 kVA при навантаженні RCD (Ipk≤240A) ³⁾ |
| Номінальний вихідний струм (A) | 145 A |
| THD вихідної напруги (%) | < 3% @ при номінальному лінійному навантаженні |
| Ефективність | |
| Пікова ефективність (%) | 98% |
| Втрати в режимі очікування (W) | <25W @ у холодному режимі |
| Середовище | |
| Макс. висота над рівнем моря (м) | 4,000 m, зниження потужності >2000m |
| Температура експлуатації (°C) | -30 °C до +60 °C, зниження потужності >45°C |
| Вологість (%) | 0 до 95% RH, без конденсації |
| Акустичний шум (дБ) | < 70 dB @ 1 m @25°C @ умовах номінальної роботи, макс. 75 dB |
| Охолодження | Примусова вентиляція з регулюванням швидкості |
| Ступінь захисту корпусу (IP) | IP55 |
| Загальні | |
| Інтерфейс користувача | LED, EPO, Ethernet |
| Комунікація | Ethernet/Modbus TCP |
| Розміри (Шир. x Вис. x Глиб.) (мм) | 600 x 2000 x 500 mm |
| Маса нетто (кг) | 230 kg |
| Сертифікат | Безпека: IEC 62477-1, EN62477-1
Код мережі: AS/NZS 4777.2:2020 EMC: IEC/EN 61000-6-2, IEC/EN 61000-6-4 Вібрації: IEC 60068-2-6:2007 |
| Захист | Захист від зворотної полярності DC/OVP/UVP/OCP/контроль ізоляції DC |
| Відповідність продукту | CE, RCM |
| Підходяща хімія батарей | Літій-іонна, свинцево-кислотна, проточна |
1) Вихідна потужність буде знижена, якщо напруга DC перевищує 1250V.
2) Мінімальна напруга DC повинна бути більшою за 750V, якщо навантаження на 100% незбалансоване.
3) Трансформаторні, двигунні або випрямлячні навантаження, які мають великий пусковий струм (Ipk>240A), не враховані.
* Специфікації можуть змінюватися без попереднього повідомлення.
