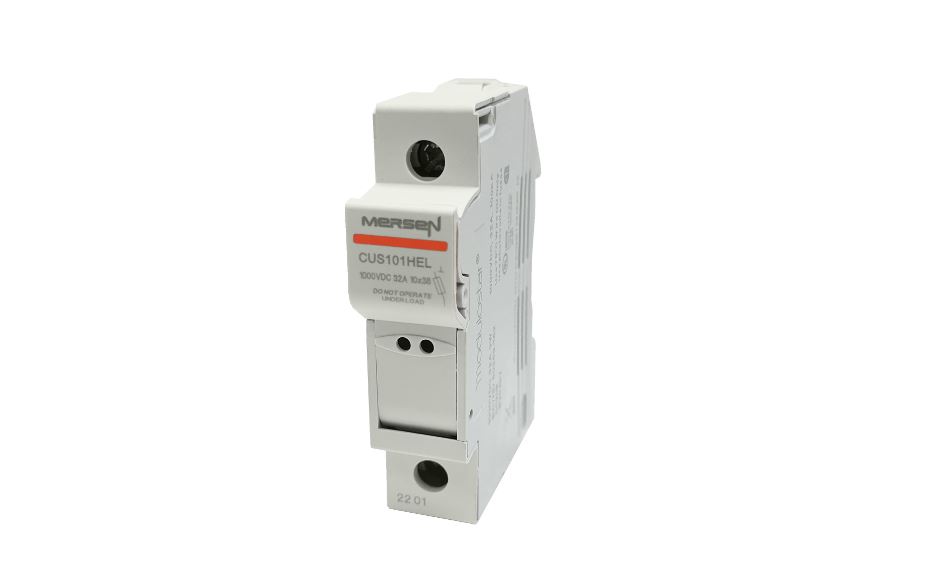

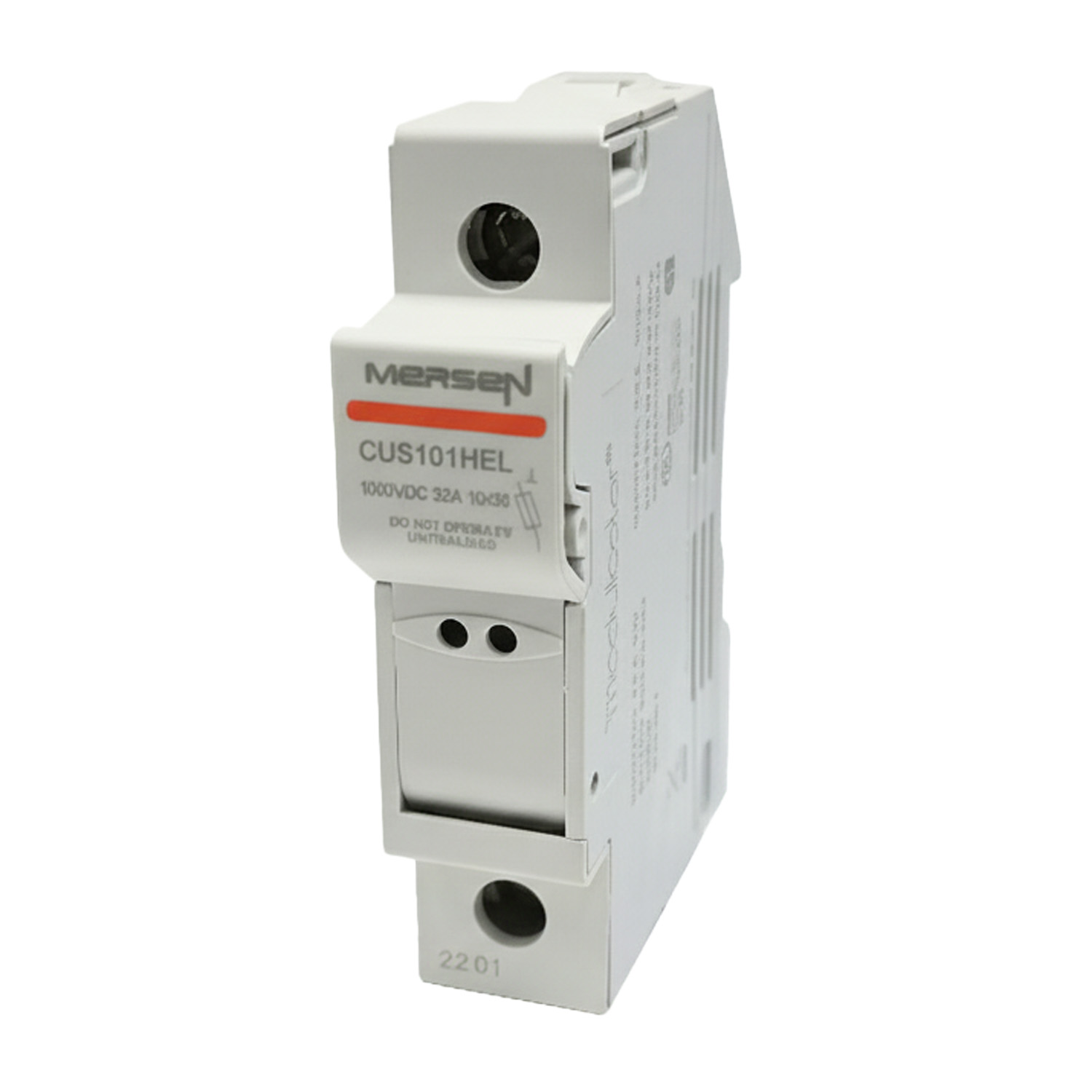

Тримач запобіжника – MERSEN для постійного струму 10×38 1000 В CUS101 HEL – FK1062724
SKU: F31010
EAN: 2010000016503
Деталі продукту
| Виробник | |
|---|---|
| Вага | 0,047 kg |
Mersen HelioProtection® Modulostar® HP6M та HP10M
Модульні гнізда для запобіжників Mersen HelioProtection® Modulostar® спроєктовані спеціально для фотовольтаїчних (PV) систем та інших застосувань постійного струму (DC). Вони забезпечують надійний захист PV-установок завдяки відповідності ключовим галузевим стандартам та наявності версій із індикатором спрацювання.
Основні характеристики Mersen HelioProtection® Modulostar® HP6M та HP10M:
- Доступні моделі HP6M та HP10M із різною кількістю модулів.
- Відповідність стандартам UL 4248-19 та IEC 60269-1, RoHS.
- Пластики, що відповідають вимогам UL 94 від V0 до V2 (Yellow Card).
- Доступні у виконанні з індикатором спрацювання (візуальний світловий індикатор, що працює при 220 VDC до 1000 VDC) або без нього.
- Діапазон підтримуваних перерізів проводів: від 2,5 мм² до 6 мм² (залежно від моделі).
- Максимальна номінальна напруга ізоляції 6 kV, номінальний струм 32 A.
- Температурний діапазон експлуатації від -40°C до 70°C (під час експлуатації).
Для кого це хороший вибір?
Гнізда HelioProtection® Modulostar® — відмінний вибір для монтажників фотовольтаїчних систем, виробників низьковольтних розподільних щитів та сервісних інженерів, що обслуговують DC-установки. Вони ідеально підходять для захисту стрінгів фотовольтаїчних панелей, оберігаючи їх від перенапруг і коротких замикань у житлових та комерційних застосуваннях.
| Параметр | HP6M Без індикатора | HP6M З індикатором |
|---|---|---|
| Відповідність стандартам | UL 4248-19, IEC 60269-1 | UL 4248-19, IEC 60269-1 |
| Відповідність RoHS | Так | Так |
| Відповідність пластмас | UL 94 VO до V2 (Yellow Card) | UL 94 VO до V2 (Yellow Card) |
| Індикатор спрацьовування | Ні | Так |
| Напруга індикатора | – | 220VDC до 1000VDC |
| Діаметр тримача запобіжника (mm) | 6.35 | 6.35 |
| Макс. рекомендований момент затягування (Nm) | 2 | 2 |
| Макс. рекомендований момент затягування (lbs.-in) | 17.7 | 17.7 |
| Рекомендована викрутка | PZ2 або плоска 5.5x1mm | PZ2 або плоска 5.5x1mm |
| Макс. діаметр викрутки (mm) | 6 | 6 |
| Номінальна напруга ізоляції (Ui DC) | 1000VDC | 1000VDC |
| Необхідна імпульсна напруга (Uimp) | 6kV | 6kV |
| Ступінь забрудненості (Pollution Degree) | 2 | 2 |
| Номінальний струм (A) | 32 | 32 |
| Максимальні втрати потужності запобіжника (W) | 3 | 3 |
| Рекомендований переріз проводу (mm²) | 2.5 до 16 | 2.5 до 16 |
| Температура роботи (поза роботою) | -50°C до 90°C | -50°C до 90°C |
| Температура роботи (під час роботи) | -40°C до 70°C | -40°C до 70°C |
| Габарити гнізда (шир. x вис. x глиб.) (mm) | 45 x 76.9 x 60 | 45 x 76.9 x 60 |
| Кількість модулів (17.5mm) | 1 | 1 |
| Каталожний номер | CUS101HEL | CUS101IHEL |
| Референсний номер | K1062724 | X1062758 |
| Кількість штук у пакуванні | 12 | 12 |
| Аксесуари (монтажний тримач) | MR10 CI | MR10 CI |
| Аксесуари (пружинна скоба) | MR10RESSORTCI | MR10RESSORTCI |
| Вага монтажного тримача (g) | 4.5 | 4.5 |
| Вага упаковки монтажного тримача | 200 | 200 |
